SFP- und QSFP-Transceiver

Bauform und Datenrate

Die Bauform muss zum Einschub passen, und die Datenrate zum Einschub und zur Gegenseite.

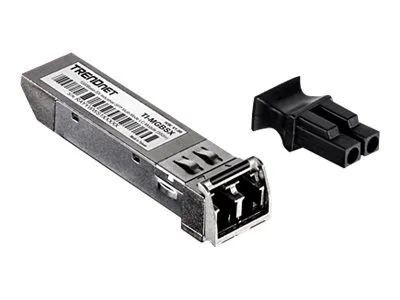

• SFP überträgt 100 Megabit bis 1 Gigabit. Typische Bezeichnungen sind 1000Base-SX und 1000Base-LX.
• SFP+ hat dieselbe Größe, überträgt aber 10 Gigabit (10GBase-SR, 10GBase-LR). Ein SFP+-Einschub akzeptiert meist auch SFP-Module mit niedrigerer Rate.
• QSFP ist größer und bündelt mehrere Kanäle für 40 Gigabit und mehr.

Umgekehrt funktioniert es nicht: Ein SFP-Einschub nimmt kein SFP+-Modul auf, das auf 10 Gigabit ausgelegt ist.

Die Datenrate steht in den Angaben meist als „1,25 Gbps“ für Gigabit-Ethernet auf SFP-Basis, weil das Modul mit Kodierungsaufschlag arbeitet. Für den Anwender bleibt es ein 1-Gigabit-Modul. Für kurze Wege im selben Schrank ist ein Direktanschlusskabel oft die günstigere Lösung, für alles darüber hinaus ein Modul mit Glasfaser.

Faser, Wellenlänge und Reichweite

Bei Glasfasermodulen entscheidet die Faserart über die Entfernung, und beide Enden der Strecke müssen zusammenpassen.

• Multimode mit 850 Nanometern deckt kurze Distanzen bis einige hundert Meter ab. Das ist die übliche Wahl im Gebäude oder Rechenzentrum.
• Singlemode mit 1310 oder 1550 Nanometern schafft 10, 20 oder bis zu 80 Kilometer und wird für lange Strecken zwischen Standorten genutzt.
• BiDi-Module senden und empfangen über eine einzige Faser mit unterschiedlichen Wellenlängen, etwa 1310 und 1550 Nanometer. Sie kommen immer paarweise und gegengleich zum Einsatz.

Multimode-Module an Singlemode-Fasern zu betreiben, ist ein klassischer Fehler und führt zu instabilen oder gar keinen Verbindungen. Die Steckerform, meist LC Duplex, muss mit dem Kabel übereinstimmen.

Kompatibilität mit dem Gerät

Manche Hersteller prüfen im Modul einen Herstellercode und verweigern fremde Module oder melden Warnungen. Deshalb tragen Fremdmodule oft den Zusatz „kompatibel zu“ mit Nennung des Geräts. Ob ein Modul im eigenen Switch läuft, lässt sich am sichersten mit der Kompatibilitätsliste des Geräteherstellers oder dem Datenblatt klären.

Zusätzlich lohnt der Blick auf Ausstattungsmerkmale wie DDM (Diagnose von Temperatur und Signalpegel). Sie erleichtern die Fehlersuche bei langen Strecken.

Kupfer-SFP mit RJ-45-Anschluss ermöglichen Twisted-Pair-Verbindungen im SFP-Einschub. Sie werden im Betrieb deutlich wärmer als optische Module, weshalb man sie nicht dicht an dicht in einen Switch stecken sollte.
