Elektrische Größen prüfen

Beim Thema Strom gibt es eine Linie, die nicht verhandelbar ist: Arbeiten an der festen elektrischen Installation – also an allem hinter der Steckdose und im Verteiler – sind Sache eines eingetragenen Elektrofachbetriebs. Das ist keine Vorsichtsempfehlung, sondern die geltende Rechtslage, und es hat einen einfachen Grund: Fehler sind unsichtbar, bis sie tödlich oder brandauslösend werden.

Was du als Heimwerker trotzdem sinnvoll messen kannst und wie du das gefahrlos tust, steht in diesem Beitrag.

Die fünf Sicherheitsregeln

Elektrofachkräfte arbeiten nach fünf Regeln, die in dieser Reihenfolge einzuhalten sind. Sie zu kennen hilft auch dann, wenn du sie selbst nicht anwendest:

1. Freischalten – den Stromkreis allpolig abschalten.
2. Gegen Wiedereinschalten sichern – Sicherung entnehmen, Schalter sperren, Hinweisschild anbringen.
3. Spannungsfreiheit feststellen – allpolig, mit einem geeigneten Prüfgerät.
4. Erden und kurzschließen – im Niederspannungsbereich nicht immer erforderlich.
5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.

Der wichtigste praktische Punkt daraus: Spannungsfreiheit wird festgestellt, nicht angenommen. Dass die Sicherung draußen ist, beweist nicht, dass die Leitung spannungsfrei ist – Stromkreise sind nicht immer so verteilt, wie die Beschriftung im Verteiler vermuten lässt.

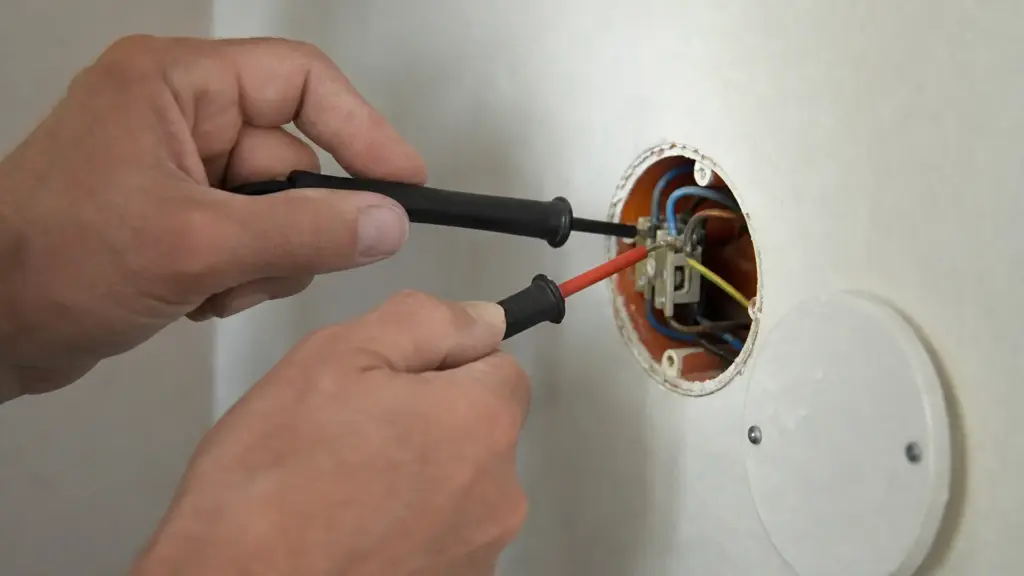

Der zweipolige Spannungsprüfer

Das richtige Werkzeug zum Feststellen der Spannungsfreiheit. Er hat zwei Prüfspitzen und zeigt die Spannung zwischen ihnen an.

• Vor und nach jeder Prüfung an einer bekannt spannungsführenden Stelle testen. Nur so weißt du, dass das Gerät funktioniert. Ein defekter Prüfer zeigt „keine Spannung“ – und das ist genau die Fehlermeldung, die dich in Sicherheit wiegt.
• Allpolig prüfen: zwischen allen Leitern gegeneinander und gegen den Schutzleiter.
• Nur an den isolierten Griffbereichen anfassen.

Warum der einpolige Phasenprüfer nicht genügt

Der bekannte Schraubendreher mit Glimmlampe, bei dem man den Kontakt am Griffende berührt, ist kein zulässiges Mittel zum Feststellen der Spannungsfreiheit.

Er kann in beide Richtungen täuschen: Er leuchtet durch kapazitive Einkopplung auch an eigentlich spannungsfreien Leitungen, und er leuchtet unter Umständen nicht, obwohl Spannung anliegt – etwa bei schlechter Verbindung zum Erdpotenzial, auf einem isolierenden Boden oder mit trockenen Schuhen. Außerdem setzt seine Funktion voraus, dass ein kleiner Strom durch deinen Körper fließt.

Für eine schnelle Orientierung mag er taugen. Als Sicherheitsnachweis taugt er nicht.

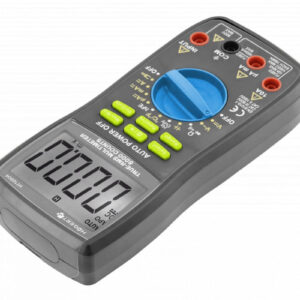

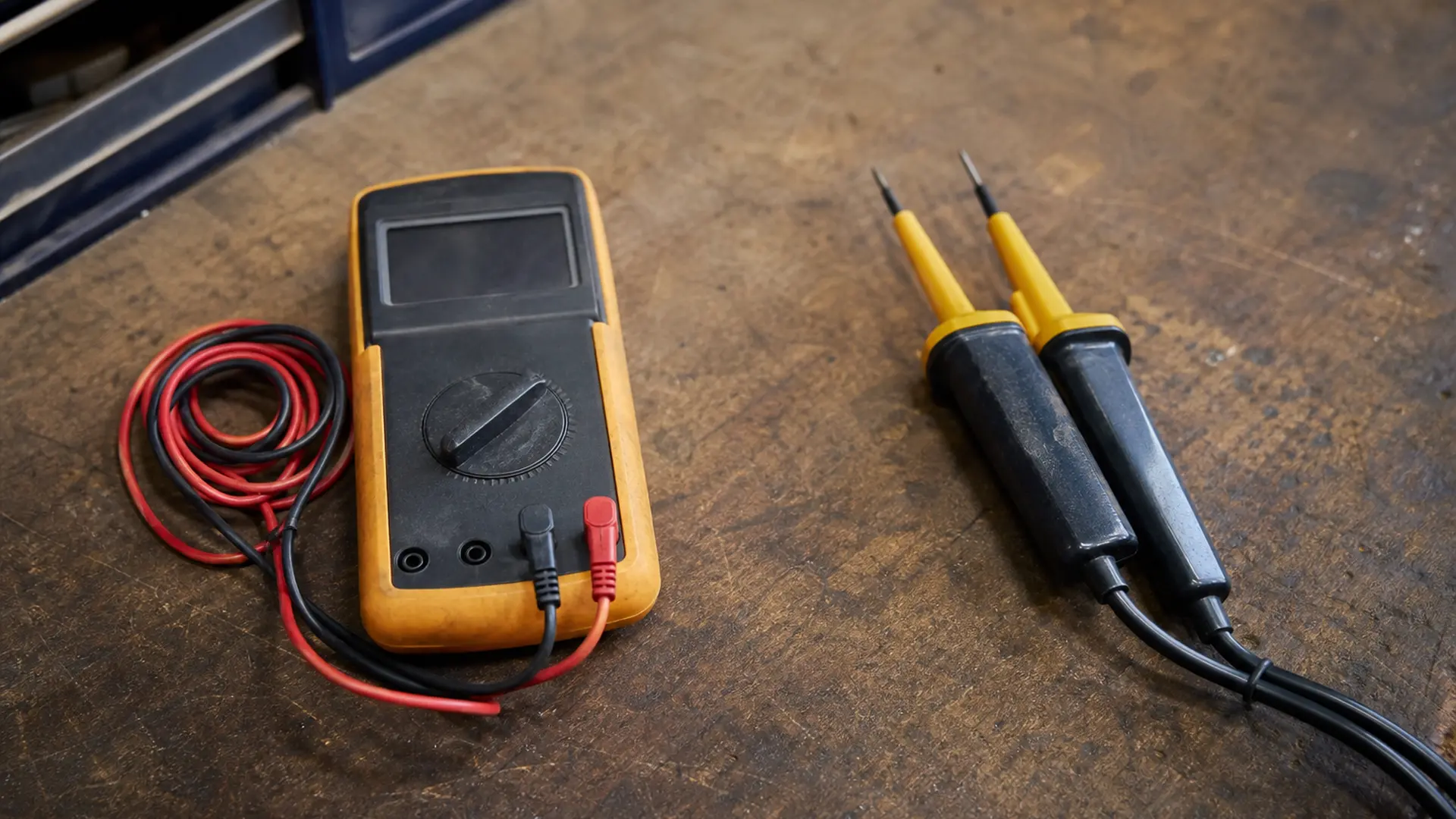

Das Multimeter

Ein Multimeter misst Spannung, Strom und Widerstand. Für Heimwerker ist vor allem die Widerstands- und Durchgangsmessung interessant.

Die Messkategorie ist entscheidend

Multimeter tragen eine Kategorie-Angabe (CAT) mit zugehöriger Spannung. Sie beschreibt, für welche Umgebung das Gerät samt Messleitungen ausgelegt ist – konkret: wie gut es eine Überspannungsspitze verkraftet, ohne dass es zu einem Lichtbogen kommt.

• Je näher am Hausanschluss und je energiereicher die Umgebung, desto höher muss die Kategorie sein.
• Ein billiges Gerät ohne belastbare Kategorieangabe hat an einer Netzsteckdose nichts zu suchen. Bei einem Kurzschluss in der Messschaltung entsteht ein Lichtbogen mit erheblicher Energie.
• Auch die Messleitungen müssen die Kategorie erfüllen – das wird oft übersehen.

Wenn du überhaupt am Netz messen willst, brauchst du ein Gerät mit ausreichender, dokumentierter Kategorie für die jeweilige Umgebung – und das Wissen, wie man damit umgeht.

Häufige Bedienfehler

• Im Strommessbereich an Spannung gemessen. Im Strombereich ist das Gerät praktisch ein Kurzschluss. Das ist der klassische Fehler, der Geräte zerstört und Lichtbögen erzeugt.
• Messleitungen in den falschen Buchsen. Die Strombuchse ist eine andere als die Spannungsbuchse.
• Widerstand an einer spannungsführenden Schaltung gemessen. Widerstandsmessung funktioniert nur im spannungsfreien Zustand und zerstört sonst das Gerät.

Was du gefahrlos selbst messen kannst

Alles, was vom Netz getrennt ist, kannst du bedenkenlos messen. Das ist mehr, als man denkt:

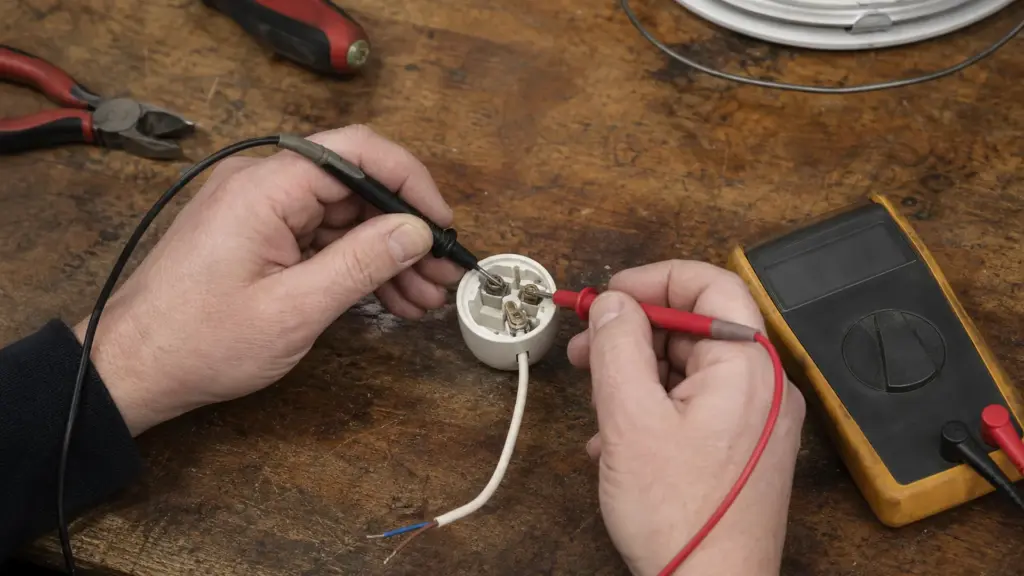

• Durchgang von Kabeln und Verlängerungen. Stecker gezogen, Durchgangsprüfung an beiden Enden – so findest du einen Kabelbruch.
• Leuchtmittel und Sicherungen auf Durchgang prüfen.
• Schalter im ausgebauten Zustand: schaltet er tatsächlich durch?
• Batterien und Akkus: Leerlaufspannung messen – bei Kleinspannung völlig unkritisch.
• Niederspannungssysteme wie 12-Volt-Beleuchtung, Klingelanlagen und Modellbau.
• Durchgang eines Schutzleiters an einem ausgebauten Gerät.
• Dioden- und Widerstandsprüfung in der Elektronik.

Für all diese Messungen genügt ein einfaches Multimeter, und es besteht keine Gefahr – weil keine Netzspannung anliegt.

Was ausdrücklich zum Fachbetrieb gehört

• Jede Arbeit an der festen Installation: Leitungen verlegen, Dosen setzen, Klemmen lösen, Schalter und Steckdosen an vorhandene Leitungen anschließen.
• Alles im Verteilerkasten – Sicherungen tauschen ist die eine Sache, an Klemmen arbeiten eine völlig andere.
• Prüfung der Fehlerstrom-Schutzeinrichtung über den reinen Testknopf hinaus.
• Messung von Schleifenimpedanz, Isolationswiderstand und Erdungswiderstand.
• Alles im Bad und im Außenbereich.
• Jede Erweiterung oder Änderung der Anlage.

Diese Messungen brauchen geeichte Prüfgeräte, Fachkenntnis und eine Dokumentation. Sie sind auch der Grund, warum eine Elektroprüfung Geld kostet – es geht um Messungen, die mit einem Baumarkt-Multimeter nicht möglich sind.

Was du im Alltag prüfen kannst und solltest

• Die Fehlerstrom-Schutzeinrichtung testen. Der Prüfknopf am Gerät im Verteiler gehört regelmäßig gedrückt – halbjährlich ist ein üblicher Rhythmus. Löst sie nicht aus, ist das ein Fall für den Fachbetrieb, und zwar sofort. Merk dir vorher, was dabei ausgeht: Server, Kühlschrank, Heizung.
• Sichtprüfung. Angeschmorte Steckdosen, warme Stecker, brüchige Kabel, wackelnde Schalter, Brandgeruch – alles Gründe, den Stromkreis abzuschalten und einen Fachbetrieb zu rufen.
• Kabel und Verlängerungen auf Beschädigungen ansehen, bevor sie benutzt werden. Beschädigte Leitungen nicht mit Isolierband flicken, sondern ersetzen.
• Steckdosenleisten nicht kaskadieren und nicht überlasten.

Wenn du doch am Netz arbeitest

Falls du trotz allem im Rahmen des Zulässigen an einer Netzspannungsschaltung hantierst – etwa beim Tausch einer Leuchte:

• Sicherung raus, und zwar die des richtigen Stromkreises. Im Zweifel den Hauptschalter.
• Gegen Wiedereinschalten sichern. Ein Zettel am Verteiler, und niemanden allein im Haus lassen, der den Schalter umlegen könnte.
• Spannungsfreiheit mit dem zweipoligen Prüfer feststellen – nach dem Selbsttest des Geräts.
• Allpolig prüfen. Auch der scheinbar harmlose Neutralleiter kann Spannung führen.
• Niemals allein arbeiten, wenn Netzspannung im Spiel ist.
• Vorsicht bei Wechselschaltungen und Altinstallationen. Dort liegen oft mehrere Stromkreise in einer Dose, und die Farbcodierung alter Leitungen entspricht nicht der heutigen.
• Im Zweifel aufhören. Das ist keine Schwäche, sondern die richtige Entscheidung.

Siehe auch Steckdose oder Schalter austauschen und Stromkreis und Absicherung verstehen.

Typische Fehler

• Einpoligen Phasenprüfer als Sicherheitsnachweis benutzt. Er kann in beide Richtungen täuschen.
• Prüfgerät nicht vorher getestet. Ein defektes Gerät meldet Sicherheit.
• Nur gegen den Schutzleiter geprüft. Nicht allpolig.
• Angenommen, die Sicherung sei die richtige. Die Beschriftung stimmt oft nicht.
• Billiges Multimeter ohne Kategorieangabe am Netz. Lichtbogengefahr.
• Im Strommessbereich Spannung gemessen. Kurzschluss durch das Gerät.
• Allein gearbeitet. Bei einem Unfall entscheidend.
• Beschädigtes Kabel mit Isolierband repariert. Keine zulässige Instandsetzung.
• Fehlerstrom-Schutzeinrichtung nie getestet. Man merkt einen Defekt sonst nie.

Fazit: Spannungsfrei messen ist harmlos, alles andere nicht

Ein Multimeter ist für alles, was vom Netz getrennt ist, ein nützliches und ungefährliches Werkzeug – und damit deckst du die meisten Heimwerkerfragen ab. Bei allem, was an der festen Installation hängt, ist der Elektrofachbetrieb nicht die vorsichtige, sondern die einzige richtige Antwort.
