Stromkreis und Absicherung verstehen

Fast jeder hat schon einmal eine Sicherung wieder eingeschaltet. Deutlich weniger Menschen wissen, was dabei eigentlich passiert – und welcher der Schalter im Kasten welche Aufgabe hat.

Dieser Artikel erklärt die Grundlagen. Er befähigt dich nicht, an der festen Hausinstallation zu arbeiten – das darf in Deutschland nur eine Elektrofachkraft. Aber er hilft dir zu verstehen, was in deinem Sicherungskasten passiert, Fehler einzugrenzen und beim Elektriker die richtigen Fragen zu stellen.

Was ein Stromkreis ist

Ein Stromkreis ist ein geschlossener Weg: vom Verteiler über die Leitung zum Verbraucher und zurück. Damit Strom fließt, muss der Kreis geschlossen sein.

In der Wohnungsinstallation bestehen die Leitungen typischerweise aus drei Adern:

• Außenleiter (L), meist braun oder schwarz – führt die Spannung. Der gefährliche Leiter.
• Neutralleiter (N), blau – führt den Strom zurück.
• Schutzleiter (PE), grün-gelb – führt im Normalbetrieb keinen Strom. Er ist die Sicherheitsverbindung, die im Fehlerfall den Strom abführt und die Schutzeinrichtung auslösen lässt.

Grün-gelb ist immer Schutzleiter und wird niemals für etwas anderes verwendet. In alten Anlagen können Farben allerdings abweichen – dort ist keine Farbe eine Garantie.

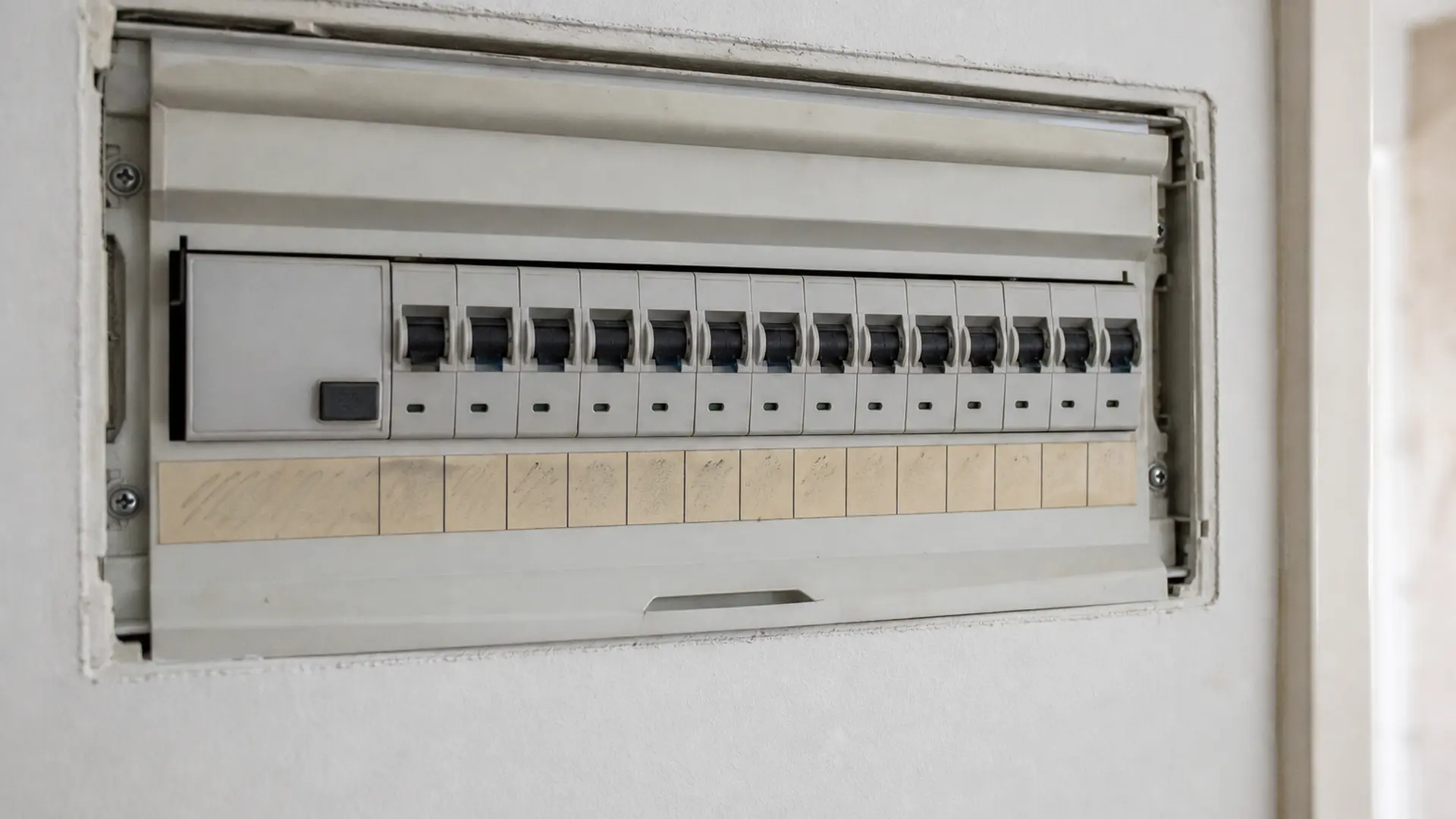

Was im Sicherungskasten sitzt

Der Leitungsschutzschalter

Die kleinen Kippschalter, umgangssprachlich „die Sicherungen“. Sie schalten ab, wenn zu viel Strom fließt – bei Überlast oder Kurzschluss.

Der zentrale Punkt, den viele falsch verstehen: Der Leitungsschutzschalter schützt die Leitung, nicht den Menschen. Er verhindert, dass ein Kabel in der Wand heiß wird und brennt. Ein Strom, der für einen Menschen lebensgefährlich ist, ist für ihn viel zu klein, um auszulösen.

Auf dem Schalter steht die Charakteristik und der Nennstrom, zum Beispiel B16. Der Buchstabe beschreibt das Auslöseverhalten, die Zahl den Nennstrom in Ampere. Welcher Wert richtig ist, hängt vom Querschnitt der Leitung und ihrer Verlegeart ab – das gehört zur Planung der Fachkraft.

Der Fehlerstromschutzschalter

Der breitere Schalter mit der Prüftaste, auch FI-Schalter oder RCD genannt. Er hat eine völlig andere Aufgabe: Er vergleicht, wie viel Strom hin- und wie viel zurückfließt. Fehlt etwas, verlässt Strom den Kreis – zum Beispiel über einen Menschen.

Dann schaltet er ab, und zwar bei einem sehr kleinen Fehlerstrom und sehr schnell. Das ist die Einrichtung, die Leben rettet.

Der Fehlerstromschutzschalter

Weil er das wichtigste Schutzorgan der Anlage ist, verdient er eigene Aufmerksamkeit.

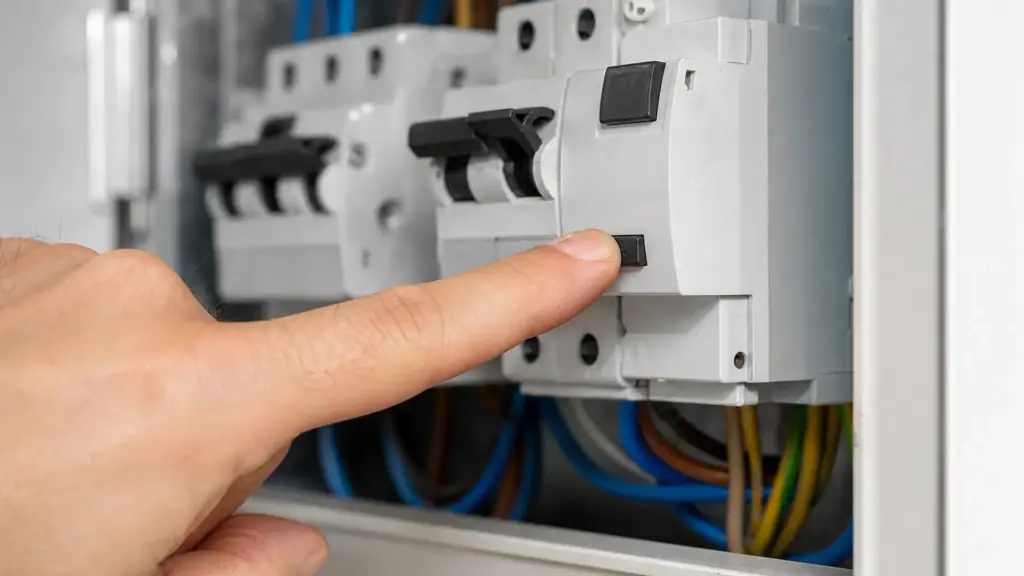

• Prüftaste benutzen. Ein Druck auf die Taste erzeugt künstlich einen Fehlerstrom. Der Schalter muss sofort auslösen. Tut er das nicht, ist er defekt – Fachkraft rufen.
• Regelmäßig testen. Ein halbjährlicher Test ist eine verbreitete Empfehlung; die konkrete Vorgabe steht in der Anleitung deiner Anlage.
• Vor dem Test alles abschalten, was durch einen plötzlichen Stromausfall Schaden nimmt – Rechner, laufende Geräte.
• Nicht jede Altanlage hat einen. In Gebäuden mit älterer Installation kann er komplett fehlen. Das Nachrüsten ist eine der sinnvollsten Investitionen in die Sicherheit überhaupt – und eine Aufgabe für die Fachkraft.

Wenn der FI immer wieder auslöst

Meist steckt ein Gerät mit Feuchtigkeitsschaden oder defekter Isolierung dahinter. So grenzt du ein:

1. Alle Verbraucher des betroffenen Bereichs ausstecken.
2. FI wieder einschalten. Bleibt er drin, liegt es an einem Gerät.
3. Geräte einzeln wieder einstecken, bis er fällt. Das letzte Gerät ist der Verursacher.
4. Löst er schon ohne jeden Verbraucher aus, liegt der Fehler in der festen Installation. Dann ist die Fachkraft zuständig.

Ein häufiger, harmloser Auslöser: Außensteckdosen und Geräte im Garten nach starkem Regen. Siehe Außenstrom sicher installieren.

Stromkreise zuordnen

Eine beschriftete Verteilung spart im Ernstfall Zeit und Nerven. Das darfst du selbst herausfinden – es erfordert keinen Eingriff in die Installation:

1. Eine Sicherung ausschalten.
2. Durch die Wohnung gehen und prüfen, welche Steckdosen und Leuchten stromlos sind. Ein einfacher Nachtlichtstecker oder eine Lampe reicht.
3. Notieren, welcher Bereich zu welchem Schalter gehört.
4. Wieder einschalten und mit der nächsten weitermachen.
5. Beschriftungsstreifen einsetzen. Lesbar, dauerhaft, nicht mit Bleistift.

Merke: Licht und Steckdosen eines Raums hängen oft an verschiedenen Kreisen. Dass das Licht aus ist, heißt nicht, dass die Steckdose stromlos ist – und umgekehrt.

Typische Aufteilung

• Eigener Kreis für Küchengeräte mit hoher Leistung.
• Eigener Kreis für den Herd, oft dreiphasig und mit eigenem Anschluss.
• Getrennte Kreise für Licht und Steckdosen – damit bei einem Fehler nicht gleichzeitig das Licht ausgeht.
• Eigener Kreis für Waschmaschine und Trockner.
• Eigener Kreis für Außenbereich und Garage.
• Eigener Kreis für eine Wallbox, siehe Wallbox vorbereiten.

Wenn eine Sicherung fliegt

1. Nicht sofort wieder einschalten. Erst herausfinden, warum.
2. Verbraucher abschalten, die gleichzeitig liefen. Überlast ist die häufigste Ursache: Wasserkocher, Mikrowelle und Toaster am selben Kreis.
3. Prüfen, ob ein bestimmtes Gerät der Auslöser war – oft das zuletzt eingeschaltete.
4. Erst dann wieder einschalten.
5. Fliegt sie sofort wieder, liegt ein Kurzschluss vor. Nicht erneut versuchen – Fachkraft.
6. Fliegt sie regelmäßig, ist der Kreis für die Nutzung zu schwach ausgelegt. Das löst man nicht mit einer größeren Sicherung, sondern mit einem zusätzlichen Kreis.

Niemals eine Sicherung durch eine größere ersetzen, um Ruhe zu haben. Die Sicherung schützt die Leitung. Eine zu große Sicherung bedeutet, dass die Leitung überhitzen kann, bevor abgeschaltet wird. Das ist eine der klassischen Brandursachen.

Was du selbst darfst – und was nicht

Selbst erlaubt

• Sicherungen aus- und einschalten.
• FI-Prüftaste betätigen.
• Stromkreise zuordnen und beschriften.
• Steckerfertige Geräte anschließen.
• Leuchtmittel wechseln.
• Mit einem Spannungsprüfer messen, ob eine Steckdose Spannung führt.

Sache der Elektrofachkraft

• Jeder Eingriff in die feste Installation. Neue Leitungen, neue Dosen, Änderungen im Verteiler.
• Arbeiten im Sicherungskasten hinter der Abdeckung.
• Anschluss von Herd, Durchlauferhitzer, Wallbox.
• Nachrüsten eines FI-Schalters.
• Alles in Bädern und Feuchträumen, wo besondere Schutzbereiche gelten.
• Jede Arbeit an einer Altanlage, deren Zustand du nicht kennst.

Der Austausch eines Schalters oder einer Steckdose im Bestand wird oft als Heimwerkerarbeit dargestellt. Was dabei wirklich zu beachten ist – und warum es nicht so trivial ist, wie es aussieht – steht in Steckdose oder Schalter austauschen.

Die fünf Sicherheitsregeln

Die Fachkraft arbeitet nach fünf Regeln, in dieser Reihenfolge. Sie zu kennen hilft beim Verständnis, warum Elektroarbeit Disziplin verlangt:

1. Freischalten.
2. Gegen Wiedereinschalten sichern.
3. Spannungsfreiheit feststellen – allpolig, mit geeignetem Prüfmittel.
4. Erden und kurzschließen (in der Hausinstallation meist nicht erforderlich).
5. Benachbarte Teile abdecken.

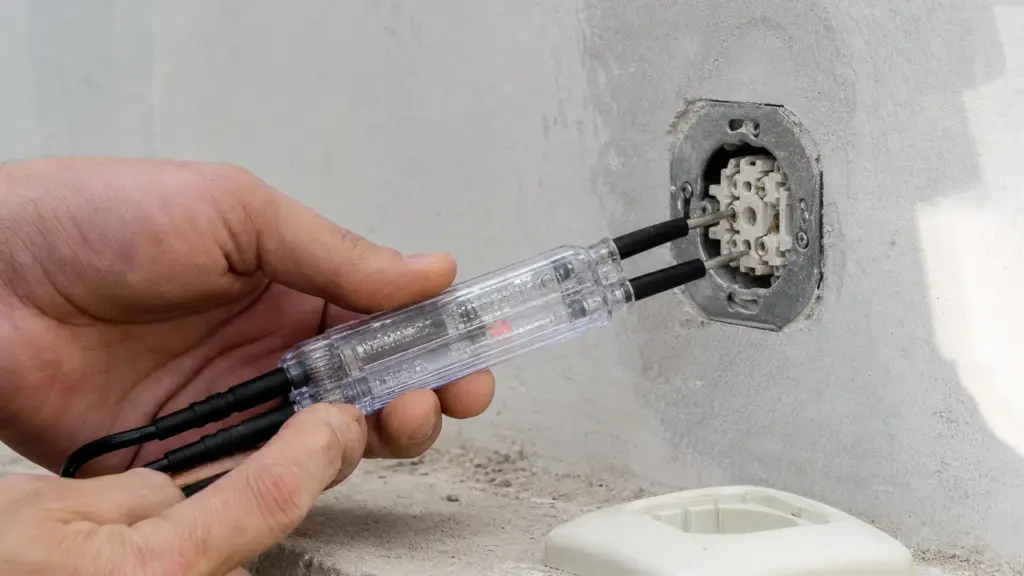

Punkt drei ist der, der am häufigsten übersprungen wird – und der, an dem es passiert. „Die Sicherung ist doch raus“ ist keine Feststellung der Spannungsfreiheit, solange nicht gemessen wurde. Ein einpoliger Phasenprüfer aus dem Schraubendrehergriff reicht dafür ausdrücklich nicht.

Typische Fehler

• Größere Sicherung eingesetzt, weil die kleine „immer rausfliegt“.
• Sicherung sofort wieder eingeschaltet, ohne die Ursache zu suchen.
• FI nie getestet. Er kann über Jahre still verklemmen.
• Verteiler nicht beschriftet.
• Spannungsfreiheit nicht gemessen, sondern angenommen.
• Verwechselt, dass der Leitungsschutzschalter vor Stromschlag schützt. Tut er nicht.
• Mehrfachsteckdosen kaskadiert. Die Sicherung sieht nur die Summe – und die Steckerleiste ist oft das schwächste Glied.
• Bei alter Anlage auf Aderfarben verlassen.

Fazit: Verstehen hilft, auch ohne selbst anzupacken

Du musst kein Elektriker sein, um deinen Verteiler zu verstehen. Die drei wichtigsten Punkte: Der Leitungsschutzschalter schützt die Leitung, der FI schützt dich, und eine beschriftete Verteilung spart im Ernstfall die entscheidenden Minuten. Alles, was hinter die Abdeckung geht, gehört in Fachhand.
