Netzwerkschrank einrichten

Ein Netzwerkschrank ist kein Selbstzweck. Sein Nutzen zeigt sich in dem Moment, in dem etwas geändert oder gesucht werden muss – und in diesem Moment entscheidet sich, ob die halbe Stunde Ordnung beim Aufbau sich gelohnt hat.

Dieser Artikel zeigt, wie ein Verteiler aussieht, in dem man auch nach fünf Jahren noch etwas findet.

Der Standort

• Trocken. Kein feuchter Kellerraum, keine Außenwand mit Kondensatneigung.
• Kühl, aber frostfrei.
• Belüftet. Ein kleiner geschlossener Raum heizt sich durch die Technik spürbar auf.
• Nicht neben einem Schlafraum. Switches, Rekorder und Lüfter machen Geräusche.
• Zugänglich – mit Platz davor, um die Tür zu öffnen und zu arbeiten.
• Nah am Hausanschluss für Internet.
• Möglichst zentral, damit die Leitungswege zu den Dosen kurz bleiben.
• Mit eigener Steckdosengruppe, ausreichend dimensioniert.
• Nicht direkt neben dem Zählerschrank, wenn sich das vermeiden lässt – Störeinkopplung und Platzkonkurrenz.

Die Größe

Schränke werden in Höheneinheiten gemessen; eine Einheit ist die Bauhöhe, die ein flaches Gerät einnimmt.

• Rechne den Bedarf zusammen: Patchpanel, Rangierpanel, Switch, Router, Steckdosenleiste, gegebenenfalls Rekorder und Datenspeicher.
• Und dann verdopple die Reserve. Erfahrungsgemäß kommt mehr dazu, als man plant – Wechselrichter-Anbindung, Smart-Home-Zentrale, ein zweiter Switch.
• Tiefe beachten. Flache Wandschränke nehmen tiefere Geräte nicht auf, und die Kabel brauchen hinten Platz. Zu flache Schränke sind der häufigste Ärger.
• Wandschrank für den üblichen Hausgebrauch, Standschrank bei vielen Geräten oder schweren Komponenten.
• Türen und Seitenteile abnehmbar erleichtern die Arbeit erheblich.
• Tragfähige Befestigung – ein bestückter Schrank ist schwer und hängt dauerhaft an der Wand.

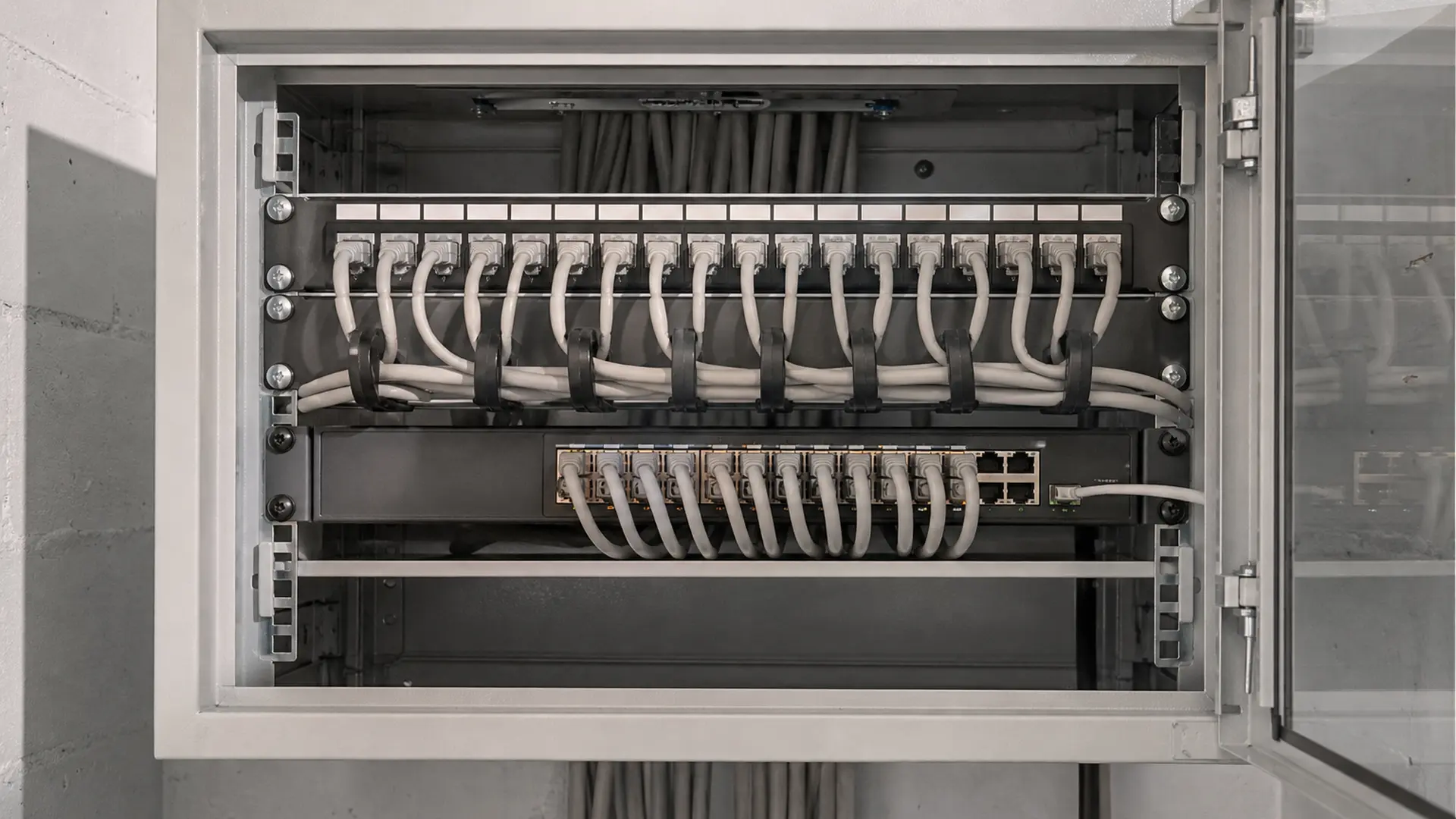

Die Anordnung

Von oben nach unten in der Reihenfolge, die kurze Wege ergibt:

1. Kabeleinführung oben oder unten, je nachdem, wo die Verlegekabel herkommen.

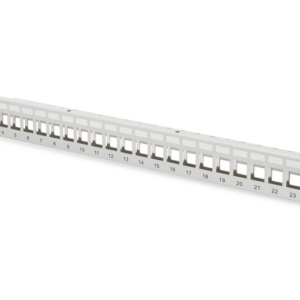

2. Patchpanel – hier enden alle Verlegekabel.
3. Rangierpanel mit Kabelbügeln direkt darunter.
4. Switch – kurze Patchkabel vom Panel.
5. Weiteres Rangierpanel, wenn mehrere Switches folgen.
6. Router und aktive Geräte.
7. Datenspeicher, Rekorder weiter unten – sie sind schwer und warm.
8. Steckdosenleiste an der Seite oder ganz unten.

Das Prinzip: Alles, was verbunden werden muss, liegt direkt übereinander. Dann sind die Patchkabel kurz und der Schrank bleibt übersichtlich.

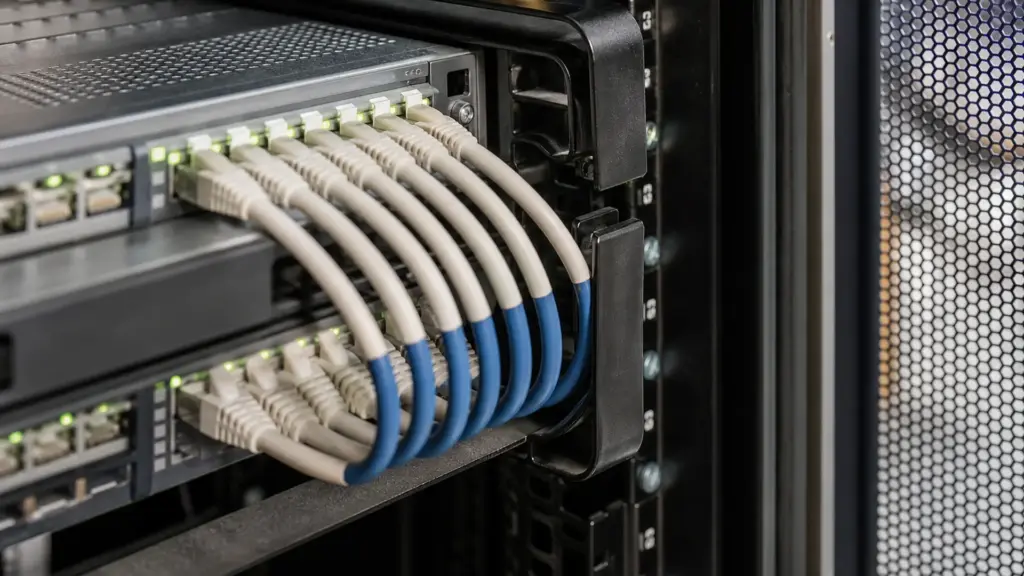

Kabelführung

• Patchkabel in der richtigen Länge. Der wichtigste Punkt für die Ordnung. Zu lange Kabel bilden ein Knäuel, zu kurze spannen. Kauf verschiedene Längen und nutze sie passend.
• Über Rangierpanel führen, nicht diagonal quer durch den Schrank.
• Seitlich nach unten statt vor den Geräten entlang.
• Klettbänder statt Kabelbinder. Sie lassen sich lösen und quetschen nicht – Kabelbinder sind hier eine schlechte Idee, weil bei jeder Änderung geschnitten werden muss.
• Nicht bündeln, was später getrennt werden muss.
• Biegeradien einhalten, auch im Schrank – siehe LAN-Kabel verlegen.
• Verlegekabel mit Reserve einführen und mit Zugentlastung fixieren, damit kein Zug auf den Auflegepunkten liegt.
• Netz- und Datenkabel trennen, auch innerhalb des Schranks.

Wärme

Der am meisten unterschätzte Punkt. Elektronik altert mit der Temperatur – und ein geschlossener Schrank staut Wärme zuverlässig.

• Warme Luft steigt nach oben. Zuluft unten, Abluft oben.

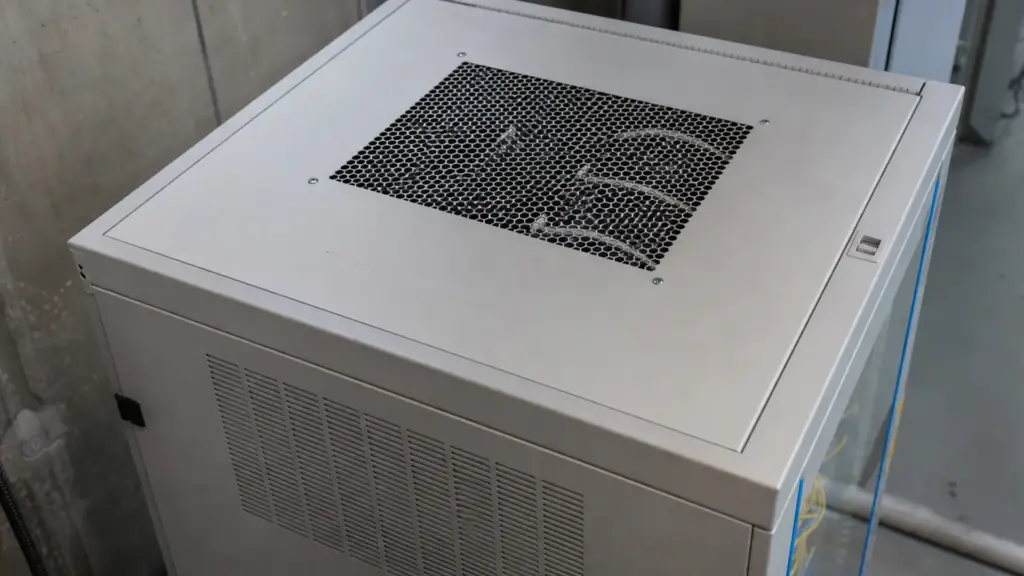

• Lüftereinheit in der Deckplatte, wenn Geräte mit nennenswerter Verlustleistung verbaut sind.
• Temperaturgesteuert statt Dauerbetrieb – leiser und langlebiger.
• Perforierte Tür, wenn der Schrank geschlossen bleibt.
• Nicht vollstopfen. Zwischen den Geräten Luft lassen.
• Staubfilter prüfen und reinigen, wenn vorhanden.
• Temperatur beobachten. Viele Switches und Datenspeicher melden ihre Innentemperatur – ein Blick darauf nach der Inbetriebnahme lohnt.

Stromversorgung

• Eigener, ausreichend dimensionierter Stromkreis.
• Steckdosenleiste mit genug Plätzen – Netzteile brauchen oft breite Steckplätze.
• Überspannungsschutz.
• Unterbrechungsfreie Stromversorgung für Router, Switch und Datenspeicher ist sinnvoll: Sie überbrückt kurze Ausfälle und fährt Geräte bei längerem Ausfall geordnet herunter. Für Datenspeicher ist das ein echter Schutz vor Datenverlust.
• Nicht kaskadieren. Keine Leiste in der Leiste.
• Beschriften, welches Netzteil zu welchem Gerät gehört. Nach einem Jahr ist es sonst Raten.

Beschriften und dokumentieren

• Jeder Panelport bekommt eine Nummer, die mit der Dose im Raum übereinstimmt.
• Dauerhafte Beschriftung, nicht mit Bleistift auf Klebeband.
• Übersichtsblatt an der Innenseite der Tür: Portnummer, Raum, Position.
• Auch die Geräte beschriften und die Netzteile.
• Digitale Kopie des Plans, mit Fotos.
• Netzwerkunterlagen zusammen ablegen: Adressbereiche, feste Adressen, Zugangsdaten für Router und Switches – sicher hinterlegt, aber auffindbar.
• Fotos vom fertigen Zustand, bevor wieder geschlossen wird.

Sicherheit und Ordnung im Betrieb

• Schrank abschließen, wenn er zugänglich ist – besonders bei Kameras und Aufzeichnungsgeräten.
• Nichts darin lagern. Ein Netzwerkschrank ist kein Regal für Kartons und Ersatzteile.
• Nichts davorstellen. Nach zwei Jahren steht dort erfahrungsgemäß ein Fahrrad.
• Änderungen sofort nachtragen. Eine veraltete Beschriftung ist schlimmer als keine.
• Einmal jährlich prüfen: Staub, Lüfter, Temperatur, lose Kabel, Beschriftung.

Typische Fehler

• Schrank zu klein gekauft.
• Schrank zu flach, Kabel passen hinten nicht.
• Kein Patchpanel, Verlegekabel direkt an den Switch gesteckt.
• Kein Rangierpanel, Kabel kreuz und quer.
• Zu lange Patchkabel.
• Kabelbinder statt Klettband.
• Keine Belüftung, Geräte laufen dauerhaft heiß.
• Vollgestopft ohne Luftspalt.
• Nichts beschriftet.
• Neben dem Schlafzimmer montiert.
• Keine unterbrechungsfreie Versorgung für den Datenspeicher.
• Kartons im Schrank gelagert.
• Zugang zugestellt.

Fazit: Ordnung ist hier eine Investition

Plane den Schrank eine Nummer größer und deutlich tiefer als gerechnet, ordne Panel, Rangierpanel und Switch direkt übereinander, nutze passgenaue Patchkabel und Klettbänder, sorge für Zuluft unten und Abluft oben und beschrifte jeden Port so, wie die Dose im Raum heißt. Dann ist jede spätere Änderung eine Sache von zwei Minuten – und genau dafür baut man einen Verteiler.
