LAN-Kabel verlegen

Ein Netzwerkkabel ist kein Stromkabel. Es überträgt hochfrequente Signale, und die reagieren empfindlich auf Knicke, Quetschungen, zu enge Radien und schlecht aufgelegte Enden. Ein Kabel, das „irgendwie geht“, kann trotzdem einen Bruchteil der möglichen Leistung liefern – und der Fehler zeigt sich erst dann, wenn viel Datenverkehr läuft.

Dieser Artikel zeigt, wie es richtig geht. Netzwerkverkabelung ist Kleinspannung und keine Elektroinstallation – das meiste davon darfst und kannst du selbst machen. Wo Wanddurchbrüche, tragende Bauteile oder die Nähe zu Netzleitungen ins Spiel kommen, gelten die üblichen Regeln.

Verlegekabel oder Patchkabel

Der wichtigste Unterschied überhaupt:

• Verlegekabel hat starre Einzeladern. Es wird fest verlegt und an beiden Enden auf Dosen oder Patchpanels aufgelegt. Es ist nicht zum Stecken gedacht und bricht bei häufigem Biegen.
• Patchkabel hat flexible Litzenadern und vorkonfektionierte Stecker. Es verbindet Gerät und Dose – auf kurzen, beweglichen Wegen.
• Niemals Patchkabel fest verlegen. Es ist mechanisch nicht dafür gebaut und die Litze lässt sich nicht sauber auf Schneidklemmen auflegen.
• Niemals Verlegekabel als Patchkabel verwenden. Es bricht an den Biegestellen.

Kategorien und Schirmung

• Cat 5e reicht technisch für Gigabit, ist aber kein sinnvoller Neukauf mehr.
• Cat 6 und Cat 6A sind der heutige Standard für die feste Verlegung. Cat 6A ist für höhere Geschwindigkeiten über längere Strecken ausgelegt und der übliche Griff bei Neuinstallationen.
• Cat 7 und Cat 8 werden viel beworben. Für das Wohnhaus ist der Nutzen begrenzt – die Steckverbindung ist oft der begrenzende Faktor, nicht das Kabel.
• Die ganze Strecke zählt. Ein Cat-6A-Kabel mit einer Cat-5e-Dose ist eine Cat-5e-Strecke. Kabel, Dose, Patchpanel und Patchkabel sollten zusammenpassen.
• Geschirmt ist im Wohnhaus die verbreitete Wahl, besonders wenn Netzleitungen in der Nähe verlaufen. Die Schirmung muss dann durchgängig aufgelegt und geerdet sein – ein einseitig hängender Schirm bringt nichts und kann stören.
• Maximale Strecke für eine feste Leitung sind 90 Meter, plus je 5 Meter Patchkabel an beiden Enden. Im Einfamilienhaus praktisch nie ein Thema, im großen Gebäude schon.

Verlegen

• Biegeradius einhalten. Die wichtigste Regel. Als Orientierung gilt das Mehrfache des Kabeldurchmessers – ein scharfer Knick beschädigt die Paarverdrillung dauerhaft und ist von außen kaum zu sehen.
• Nicht quetschen. Keine engen Kabelbinder, keine Schellen fest zuziehen, nicht unter Möbelfüße oder Türschwellen.
• Nicht mit Gewalt ziehen. Die zulässige Zugkraft ist begrenzt; bei Widerstand nachsehen statt fester ziehen.
• Abstand zu Netzleitungen halten. Kreuzungen möglichst im rechten Winkel, keine parallele Führung über lange Strecken im selben Rohr – siehe Kabel und Leitungen auswählen.
• Nicht neben Vorschaltgeräten, Motoren und Wechselrichtern entlangführen.

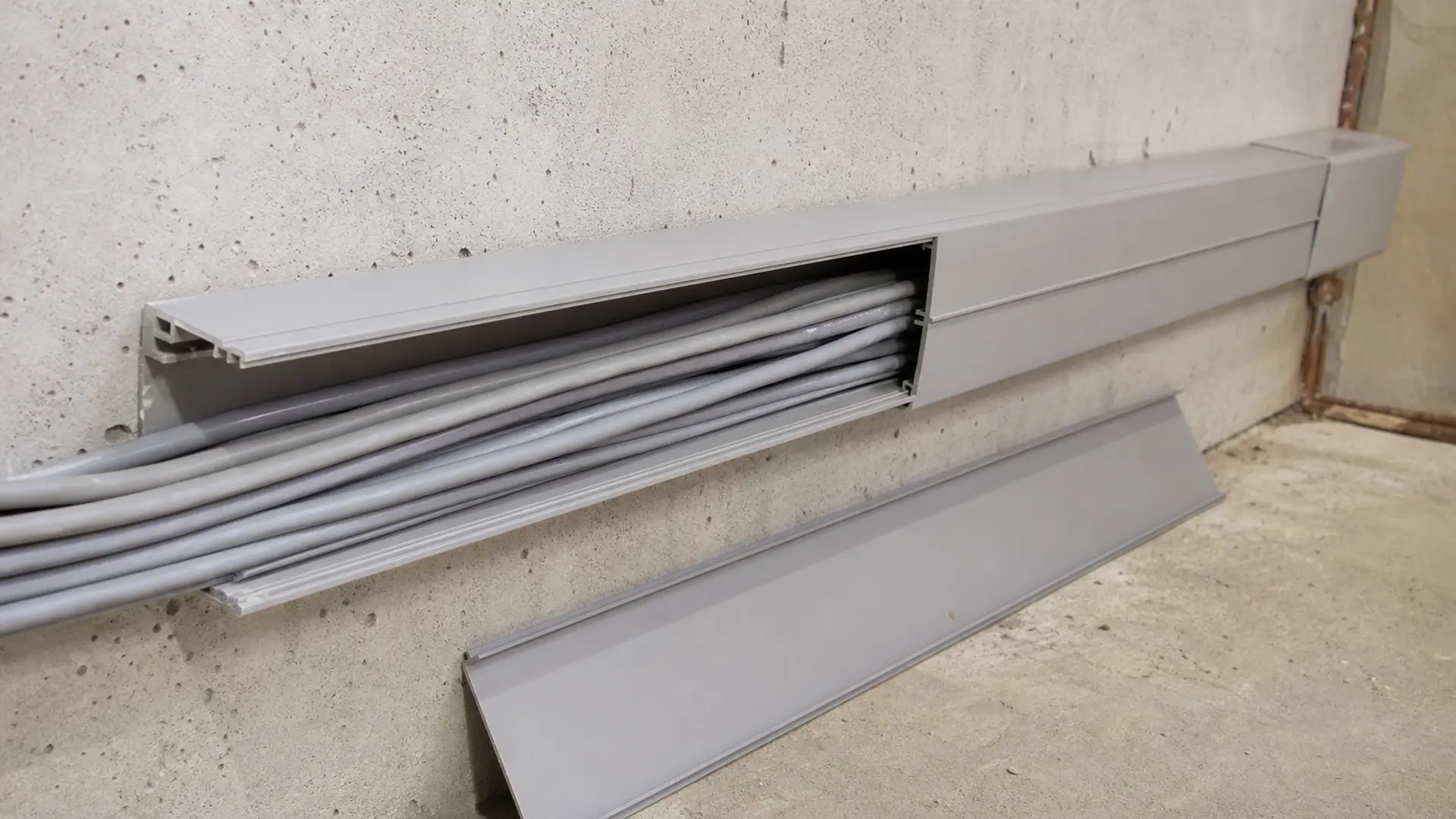

• In Leerrohren verlegen, mit Zugdraht für später.
• Reserve an beiden Enden: mindestens dreißig Zentimeter Überlänge, im Verteiler mehr. Wer beim ersten Auflegeversuch einen Fehler macht, ist dankbar dafür.
• Aufwickeln, aber nicht eng. Restlängen locker in großen Schlaufen ablegen, nicht als straffe Rolle.
• Beschriften, bevor gezogen wird. An beiden Enden. Danach weiß niemand mehr, welches Kabel wohin geht.
• Brandschutz beachten bei Durchdringungen von Decken und Brandabschnitten.
• Außen nur UV-beständiges Kabel, im Erdreich nur dafür geeignete Ausführung.

Auflegen statt crimpen

Verlegekabel wird nicht mit Steckern versehen, sondern auf Dosen und Patchpanels aufgelegt. Das ist einfacher, als es aussieht, und deutlich zuverlässiger.

1. Mantel vorsichtig entfernen, etwa vier bis fünf Zentimeter – mit einem Absetzwerkzeug, nicht mit dem Messer. Ein angeritzter Leiter ist ein Fehler, den man nicht sieht.
2. Schirmfolie zurückschlagen, Beidraht nach hinten legen.
3. Paare erst kurz vor der Klemme aufdrehen. Die Verdrillung ist das Funktionsprinzip – je weniger aufgedreht wird, desto besser. Als Richtwert: nicht mehr als etwa einen Zentimeter.
4. Farbschema wählen und an allen Enden im Haus dasselbe verwenden. Zwei gängige Belegungen existieren nebeneinander; welche du nimmst, ist zweitrangig, solange du konsequent bleibst.

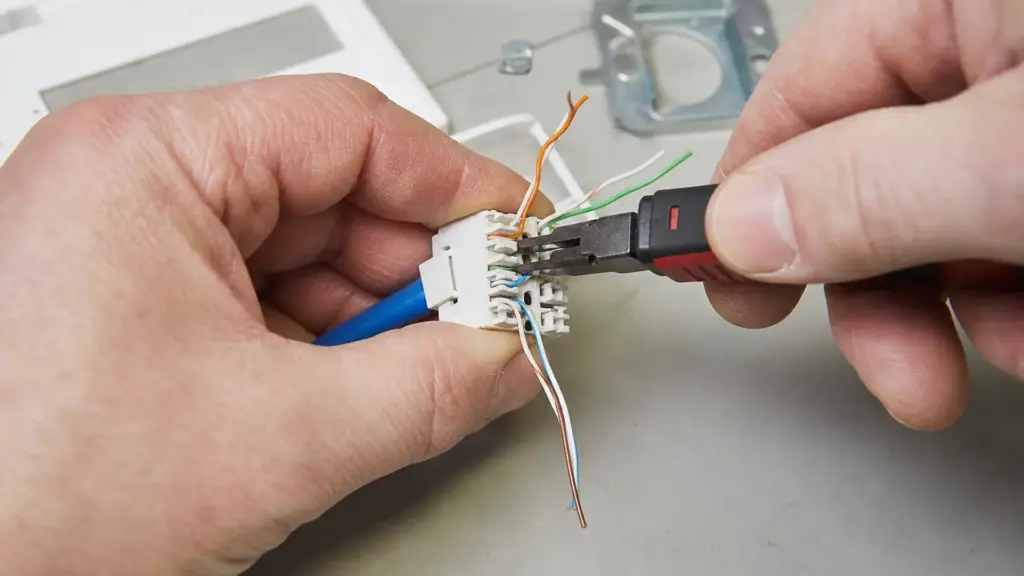

5. Adern in die Schneidklemmen legen und mit dem Anlegewerkzeug eindrücken – es schneidet den Überstand gleich ab.
6. Schirm auflegen, bei geschirmtem Aufbau am Modul kontaktieren.
7. Zugentlastung setzen.
8. Modul in die Dose oder ins Panel einsetzen und beschriften.

Werkzeug: Absetzwerkzeug und Anlegewerkzeug kosten wenig und machen den Unterschied zwischen einer sauberen und einer unzuverlässigen Verbindung. Ein Schraubendreher als Ersatz beschädigt die Klemme.

Prüfen

• Jede Strecke nach dem Auflegen prüfen, bevor Wände geschlossen oder Kanäle verdeckt werden.

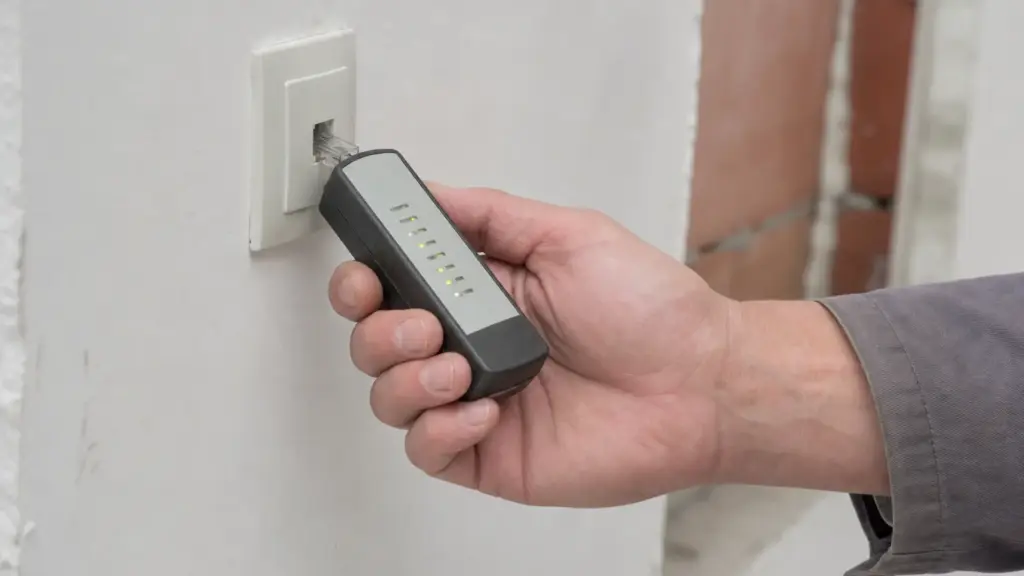

• Ein einfacher Durchgangstester zeigt Unterbrechungen, Vertauschungen und Kurzschlüsse – und damit die häufigsten Fehler.
• Er prüft keine Übertragungsqualität. Dafür braucht es Messtechnik, die in der Regel nur Fachbetriebe haben. Für das Wohnhaus ist der einfache Test meist ausreichend, wenn sauber verlegt wurde.
• Besonders achten auf getauschte Paare – der Tester zeigt Durchgang, aber die Strecke läuft nur langsam oder instabil.
• Dokumentieren, welche Dose welchen Panelport bedient.

Stromversorgung über das Netzwerkkabel

• Praktisch für Access Points, Kameras und Türstationen: ein Kabel für Daten und Strom.
• Alle vier Paare müssen aufgelegt sein – bei sparsam aufgelegten Dosen funktioniert es sonst nicht.
• Die Leistungsklasse muss zum Gerät passen; leistungsstarke Geräte brauchen entsprechende Switches oder Injektoren.
• Wärmeentwicklung bei vielen versorgten Leitungen im selben Bündel berücksichtigen.
• Nicht in dasselbe Rohr wie Netzleitungen.

Typische Fehler

• Patchkabel fest verlegt.
• Kabel geknickt oder mit zu engem Radius geführt.
• Kabelbinder zu fest gezogen.
• Mit Gewalt durch ein zu enges Rohr gezogen.
• Paare zu weit aufgedreht.
• Zwei verschiedene Farbschemata an beiden Enden.
• Mantel mit dem Messer entfernt, Leiter angeritzt.
• Nur zwei Paare aufgelegt, Stromversorgung über das Kabel funktioniert nicht.
• Schirm nicht aufgelegt.
• Keine Reserve gelassen.
• Nicht beschriftet.
• Parallel zur Netzleitung im selben Rohr.
• Nicht geprüft, Wand schon zu.
• Kategorien gemischt, Dose bremst das Kabel aus.

Fazit: Radien, Verdrillung, Beschriftung

Netzwerkkabel verzeihen fast alles außer scharfen Knicken, Quetschungen und weit aufgedrehten Paaren. Verwende Verlegekabel für die Wand und Patchkabel nur am Gerät, halte alle Komponenten in derselben Kategorie, leg mit dem richtigen Werkzeug auf, beschrifte beide Enden und prüfe jede Strecke, bevor etwas verschlossen wird. Dann liegt dort eine Leitung, die zwanzig Jahre trägt.
