Heimnetzwerk planen

Ein Heimnetz wird heute von deutlich mehr Geräten genutzt als vor zehn Jahren: Rechner, Fernseher, Streaming-Boxen, Spielkonsolen, Drucker, Kameras, Wallbox, Wechselrichter, Smart-Home-Zentrale, Access Points. Die meisten Netze wachsen dabei ungeplant – und irgendwann hängt alles an einem überforderten Router im Flur.

Dieser Artikel zeigt, wie eine Struktur aussieht, die auch in zehn Jahren noch trägt. Das meiste davon lässt sich auch im Bestand nachrüsten.

Die Sternstruktur

Das Grundprinzip: Von einem zentralen Punkt geht je ein eigenes Kabel zu jeder Anschlussdose. Keine Reihenschaltung, keine Verteiler unterwegs, keine Kabel, die von Raum zu Raum weitergereicht werden.

• Jede Dose bleibt unabhängig. Ein Fehler betrifft nur eine Leitung.
• Jede Dose kann später eine andere Aufgabe bekommen – Telefon, Netzwerk, Kamera mit Stromversorgung über das Kabel.
• Änderungen passieren zentral, nicht in der Wand.

Der zentrale Punkt

• Trocken, belüftet, zugänglich. Nicht im feuchten Keller und nicht im heißen Dachboden.
• Mit Steckdosen ausgestattet – mehreren, mit eigenem Stromkreis.
• Nicht neben einem Schlafraum. Switch- und Rekorderlüfter sind hörbar.
• Platz für Wachstum. Ein Schrank, der beim Einzug voll ist, ist zu klein.
• Nah am Hausanschluss für Internet, damit der Weg zum Router kurz ist.
• Möglichst zentral im Gebäude, damit die Leitungswege kurz bleiben.

Wie viele Dosen

Die Antwort lautet fast immer: mehr als gedacht. Ein zusätzlicher Anschluss kostet beim Bau wenig, nachträglich viel.

• Zwei Dosen je Wohnraum als Minimum, an unterschiedlichen Wänden – weil Möbel umgestellt werden.
• Am Fernsehplatz mindestens zwei, besser vier: Fernseher, Box, Konsole, Soundsystem.
• Am Arbeitsplatz zwei bis vier.
• An jedem geplanten Access-Point-Standort eine Dose an der Decke oder hoch an der Wand, siehe Router und Access Points platzieren.
• Im Technikraum für Wechselrichter, Wallbox, Heizungssteuerung.
• An der Haustür für eine Video-Türstation.
• An Kamerapositionen außen, siehe Überwachungskamera auswählen.
• In Küche und Hauswirtschaftsraum – Geräte werden zunehmend vernetzt.
• Im Garten, in der Garage, im Carport.

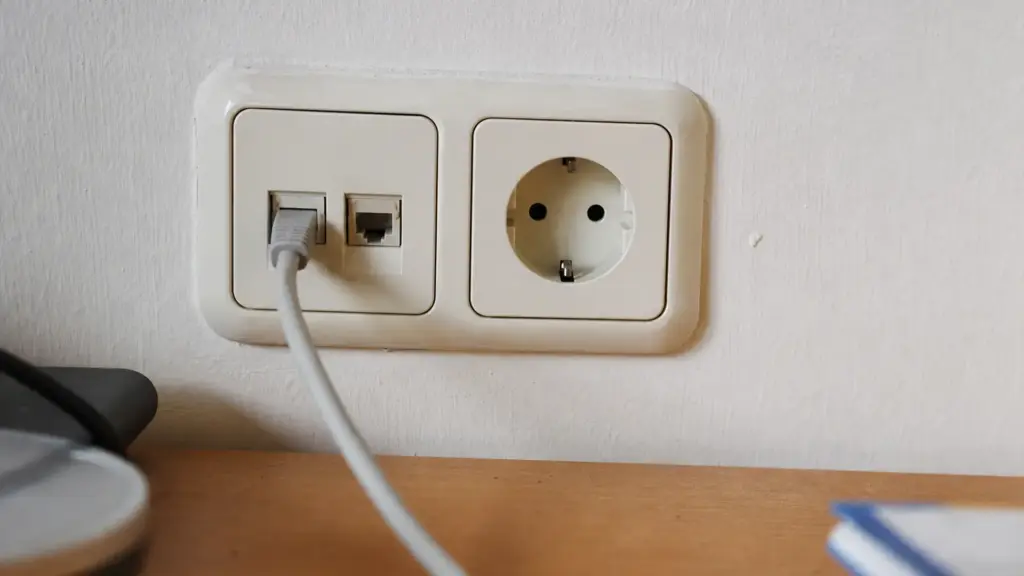

• Doppeldosen statt Einzeldosen. Der Mehrpreis ist gering, und man braucht die zweite fast immer.

Die Komponenten

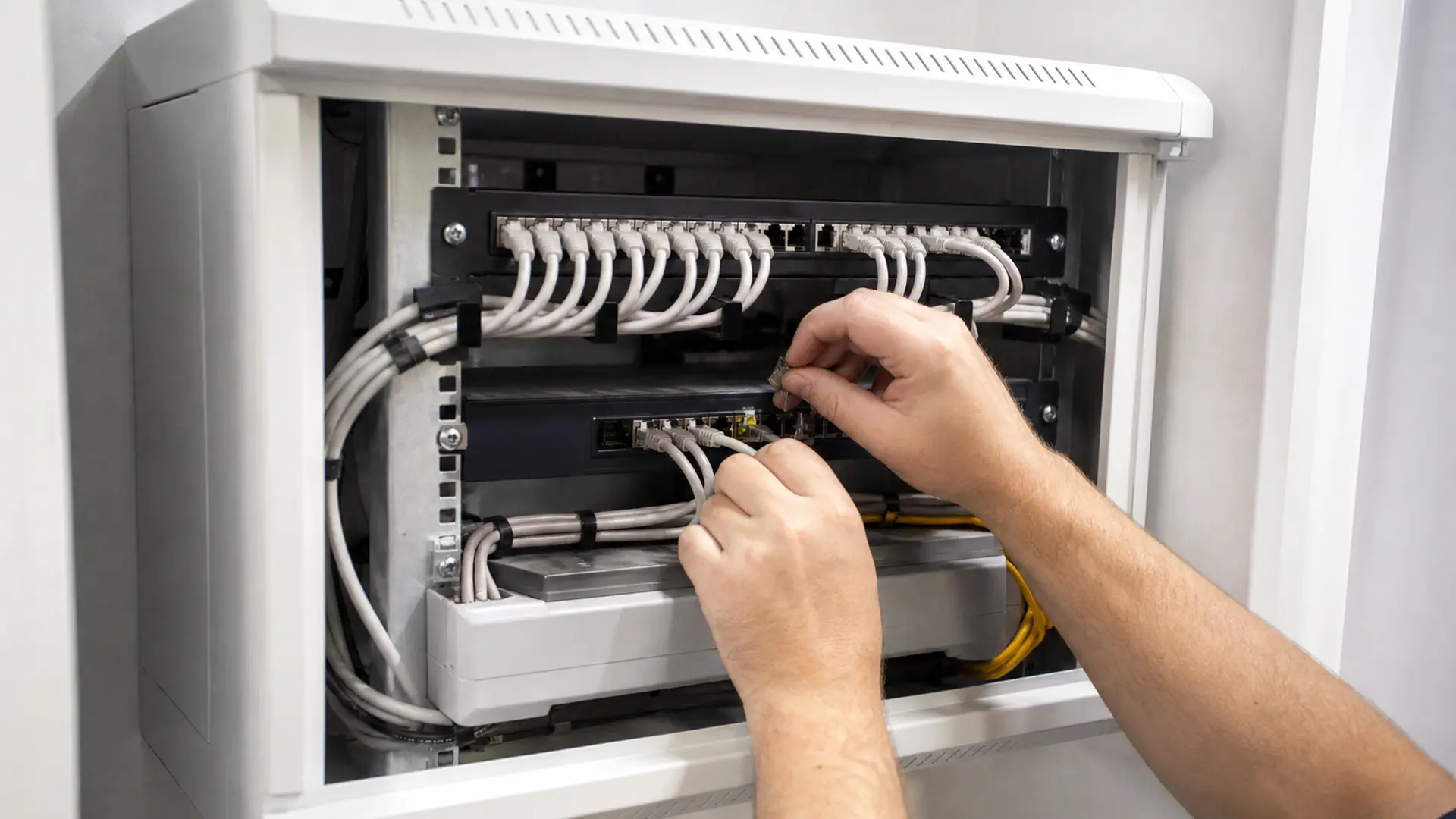

Patchpanel

Die zentrale Sammelstelle: Alle Verlegekabel enden hier, sauber aufgelegt und beschriftet. Von dort gehen kurze Patchkabel zum Switch. Das ist der Unterschied zwischen einem Netz, in dem man etwas ändern kann, und einem Kabelknäuel.

Switch

• Genug Ports – mit Reserve. Als Orientierung: Anzahl der Dosen plus ein Drittel.
• Stromversorgung über das Netzwerkkabel ist sehr praktisch für Access Points, Kameras und Türstationen: ein Kabel statt zwei. Lohnt sich fast immer.
• Verwaltbare Switches erlauben getrennte Netzsegmente – nützlich, um Smart-Home-Geräte und Kameras vom Rest zu trennen.
• Lüfterlos, wenn der Schrank in Hörweite steht.
• Geschwindigkeit nach Bedarf. Für die meisten Haushalte reicht Gigabit zu den Endgeräten; schnellere Verbindungen lohnen zwischen Verteilern und zu Datenspeichern.

Router

• Verbindet das Heimnetz mit dem Internet.
• Am zentralen Punkt platzieren, nicht im Flur – und die Funkversorgung über separate Access Points lösen. Siehe WLAN-Reichweite verbessern.
• Gastnetz und getrennte Netze für unsichere Geräte sollten möglich sein.

Kabel

• Verlegekabel für die feste Installation – starre Adern, für die Auflage auf Dosen und Panels gebaut.
• Patchkabel nur für die kurzen Wege am Gerät – flexible Litze.
• Die beiden nicht verwechseln. Ein Patchkabel in der Wand ist ein häufiger und ärgerlicher Fehler.
• Kategorie großzügig wählen. Der Preisunterschied zwischen den gängigen Kategorien ist beim Verlegekabel gering, die Leitung liegt aber Jahrzehnte.
• Geschirmt verlegen, wo Netzleitungen in der Nähe verlaufen – und die Schirmung dann auch durchgängig auflegen.
• Details in LAN-Kabel verlegen.

Leerrohre – die wichtigste Reserve

• Immer Leerrohre verlegen, nicht direkt einputzen. Dann lässt sich in zehn Jahren ein besseres Kabel nachziehen, ohne die Wand zu öffnen.
• Großzügig dimensionieren. Ein zu enges Rohr nimmt das zweite Kabel nicht auf.
• Zugdraht drinlassen.
• Vom Verteiler in jedes Geschoss ein Reserverohr.
• Nach außen für Garage, Garten und Carport – zusammen mit der Stromleitung im selben Graben, siehe Außenstrom sicher installieren.
• Zum Dach, für Antenne, Wechselrichter oder eine spätere Anwendung.

Netze trennen

Nicht jedes Gerät gehört ins selbe Netz wie der Arbeitsrechner:

• Hauptnetz für Rechner, Datenspeicher, Drucker.
• Gerätenetz für Smart Home, Kameras, vernetzte Haushaltsgeräte – Geräte, deren Updatepolitik man nicht kennt.
• Gastnetz ohne Zugriff auf das Hauptnetz.
• Das reduziert das Risiko erheblich, wenn ein günstiges Gerät eine Schwachstelle hat.
• Voraussetzung ist ein Router und gegebenenfalls Switches, die das unterstützen.

Dokumentation

• Jede Dose nummerieren – an der Dose und am Patchpanel gleich.

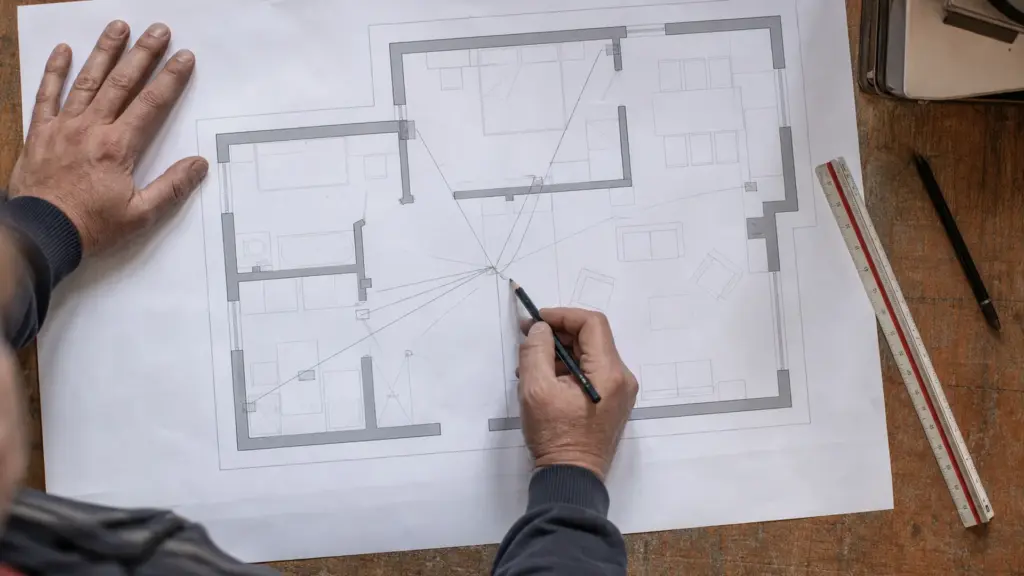

• Plan erstellen: welche Nummer liegt in welchem Raum, an welcher Wand.
• Fotos der offenen Wände vor dem Verputzen, mit Maßband.
• Am Verteiler aufhängen und digital sichern.
• Geräte und Adressen notieren, wenn feste Adressen vergeben werden.
• Zugangsdaten sicher hinterlegen, sodass auch jemand anders im Bedarfsfall herankommt.

Im Bestand nachrüsten

Nicht jedes Haus lässt sich sternförmig verkabeln. Praktikable Wege:

• Vorhandene Leerrohre nutzen, etwa alte Antennen- oder Telefonleitungen als Zugseil.
• Aufputz-Kabelkanäle in Keller, Garage und Technikraum – unauffällig genug und deutlich günstiger.
• Am Fußboden entlang hinter der Sockelleiste.
• Von außen an der Fassade mit UV-beständigem Kabel, wenn innen kein Weg ist.
• Bei Renovierungen mitziehen. Wenn ohnehin ein Raum leer ist, ist das die Gelegenheit.
• Powerline als Notlösung für einzelne Geräte – schwankende Leistung, abhängig von der Elektroinstallation, aber besser als schlechtes WLAN.

Typische Fehler

• Zu wenige Dosen gesetzt.
• Einzeldosen statt Doppeldosen.
• Keine Leerrohre, alles direkt eingeputzt.
• Zu enge Leerrohre, kein Zugdraht.
• Zentraler Punkt im feuchten Keller oder im heißen Dachboden.
• Keine Steckdosen am Verteiler.
• Patchkabel fest verlegt.
• Kein Patchpanel, Kabel direkt in den Switch – Änderungen werden zur Bastelei.
• Nichts beschriftet.
• Keine Dose an den Access-Point-Positionen.
• Alle Geräte in einem einzigen Netz.
• Router im Flur, WLAN reicht nicht ins Obergeschoss.

Fazit: Zentral, sternförmig, mit Reserve

Plane einen trockenen, belüfteten zentralen Punkt mit Strom, zieh von dort je ein eigenes Kabel in Leerrohren zu jeder Dose, setz mehr Dosen als du heute brauchst und beschrifte alles. Access Points gehören per Kabel angebunden, nicht per Repeater. Mit dieser Struktur ist jede spätere Änderung eine Sache von Minuten am Patchpanel statt von Stemmarbeiten.
