Abwasserleitung planen

Abwasser fließt ohne Pumpe – allein durch Schwerkraft. Genau deshalb ist die Planung unversöhnlich: Ein Rohr mit zu wenig Gefälle funktioniert nicht, und ein Rohr mit zu viel Gefälle funktioniert auch nicht. Dazwischen liegt ein schmaler Bereich, der gut arbeitet.

Dieser Artikel erklärt die Zusammenhänge, damit du bei Badplanung, Küchenumbau und Sanierung die richtigen Fragen stellst. Die Ausführung gehört in die Hand eines Fachbetriebs – Abwasserleitungen sind Teil der Gebäudeentwässerung und unterliegen Regelwerken.

Wie das System aufgebaut ist

1. Geruchverschluss an jeder Entnahmestelle – der Siphon.
2. Anschlussleitung vom Gerät zur Sammelleitung, waagerecht mit Gefälle.
3. Sammelleitung nimmt mehrere Anschlüsse auf.
4. Fallleitung führt senkrecht nach unten.
5. Grundleitung im oder unter dem Keller, waagerecht bis zum Anschlusskanal.
6. Lüftungsleitung führt über Dach und belüftet das System.

Das Gefälle

Der zentrale Punkt der ganzen Planung.

• Zu wenig Gefälle: Das Wasser fließt zu langsam, Feststoffe bleiben liegen, die Leitung setzt sich über Jahre zu.
• Zu viel Gefälle: Das Wasser rauscht voraus und lässt die Feststoffe zurück. Das Ergebnis ist dasselbe – eine verstopfte Leitung.
• Die Faustregel für waagerechte Anschluss- und Sammelleitungen liegt bei etwa einem bis zwei Zentimetern pro Meter. Die verbindlichen Werte hängen von Rohrdurchmesser, Leitungsart und Anschlusswert ab und stehen im Regelwerk – der Fachbetrieb rechnet das.
• Gleichmäßig, nicht in Stufen. Ein Rohr mit Gegengefälle auf einem Meter bildet eine Senke, in der Wasser und Feststoffe stehen bleiben.

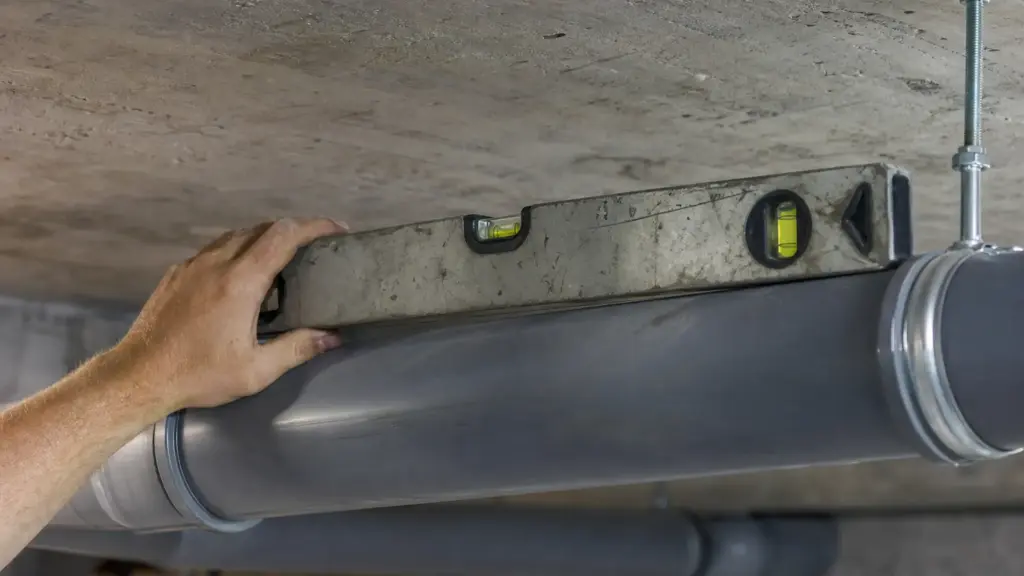

• Beim Verlegen mit der Wasserwaage prüfen, nicht nach Augenmaß.

Das häufigste Planungsproblem: Die Bauhöhe reicht nicht. Wenn ein neuer Anschluss weit von der Fallleitung entfernt liegt, braucht die Leitung über die ganze Strecke Gefälle – und das frisst Höhe. Deshalb bestimmt oft die Lage der Fallleitung, wo WC und Waschtisch stehen können, und nicht der Wunsch.

Rohrdurchmesser

Übliche Nennweiten in der Hausentwässerung:

• DN 40 für Waschtisch und Bidet.
• DN 50 für Dusche, Waschmaschine, Spülmaschine, Küchenspüle.
• DN 70 für Badewanne und Sammelleitungen mehrerer Anschlüsse.
• DN 100 für WC, Fallleitungen und Grundleitungen.

Das sind gängige Größen, keine Auslegung. Der Fachbetrieb rechnet mit Anschlusswerten und Gleichzeitigkeit.

Größer ist nicht besser. In einem zu großen Rohr fließt zu wenig Wasser, um die Wand zu spülen. Deshalb wird nicht pauschal aufdimensioniert.

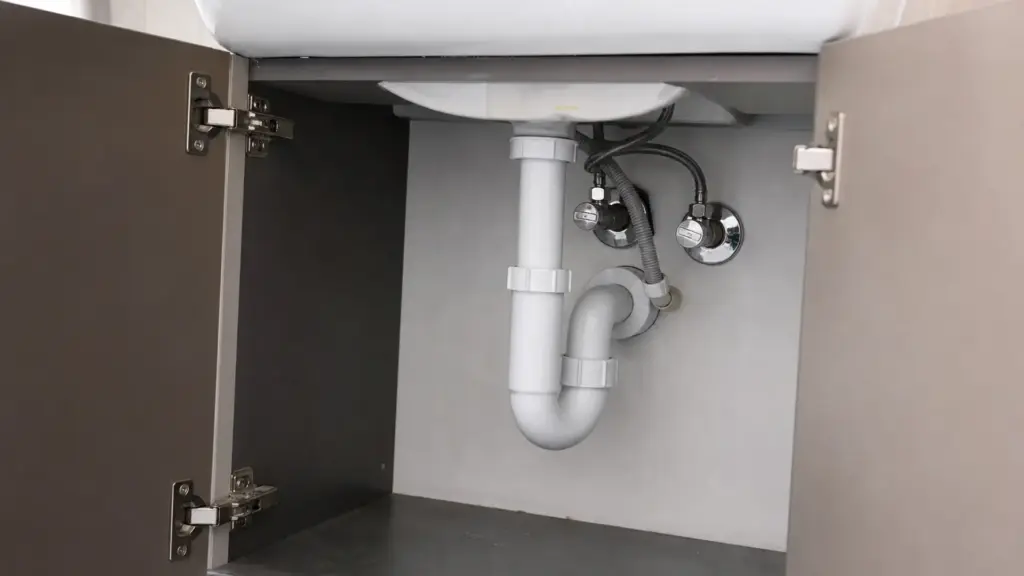

Der Geruchverschluss

Die Wassersperre, die den Kanalgeruch aus der Wohnung hält. Er funktioniert nur, solange Wasser darin steht.

Wenn es riecht

• Der Verschluss ist leer gelaufen. Typisch bei selten genutzten Abläufen – Gästebad, Kellerablauf, Bodenablauf. Abhilfe: regelmäßig Wasser nachgießen. In sehr selten genutzte Abläufe hilft ein Schuss Speiseöl, das die Verdunstung bremst.
• Der Verschluss wurde leergesaugt. Das ist ein Belüftungsproblem, siehe unten. Erkennbar am Gluckern, wenn anderswo Wasser abläuft.
• Der Siphon ist undicht. Überwurfmuttern nachziehen, Dichtungen prüfen.
• Ablagerungen im Siphon riechen selbst. Siphon öffnen und reinigen – eine der wenigen Arbeiten, die du problemlos selbst machst: Eimer unterstellen, Überwurfmuttern lösen, Tasse herausnehmen, auswaschen, wieder montieren, auf Dichtheit prüfen.
• Waschmaschinenanschluss ohne Geruchverschluss. Kommt vor und riecht zuverlässig.

Belüftung – der unterschätzte Punkt

Wenn Wasser durch eine Fallleitung stürzt, reißt es Luft mit. Ohne Nachströmung entsteht Unterdruck – und der saugt die Geruchverschlüsse leer.

• Die Hauptlüftung führt die Fallleitung über Dach ins Freie. Sie ist der Regelfall und durch nichts vollwertig ersetzbar.
• Belüftungsventile lassen Luft ein, aber nicht aus. Sie können eine Zusatzlüftung ersetzen, wo eine Dachführung nicht möglich ist – nicht aber pauschal die Hauptlüftung. Wo sie zulässig sind, entscheidet das Regelwerk.
• Ein Belüftungsventil braucht Zugang. Es ist ein Bauteil mit beweglicher Membran und kein Teil, das man einmauert.
• Symptome fehlender Belüftung: Gluckern in anderen Abläufen, langsamer Abfluss, wiederkehrender Geruch, obwohl alle Siphons voll sind.
• Die Dachlüftung darf nicht zugesetzt sein. Laub, Vogelnester und Eisbildung kommen vor.

Verlegen und befestigen

• Richtungsänderungen mit Bögen, möglichst zwei 45-Grad-Bögen statt eines 90-Grad-Bogens. Das verringert Strömungswiderstand und Verstopfungsneigung.
• Abzweige in Fließrichtung einbauen, nie gegen die Strömung.

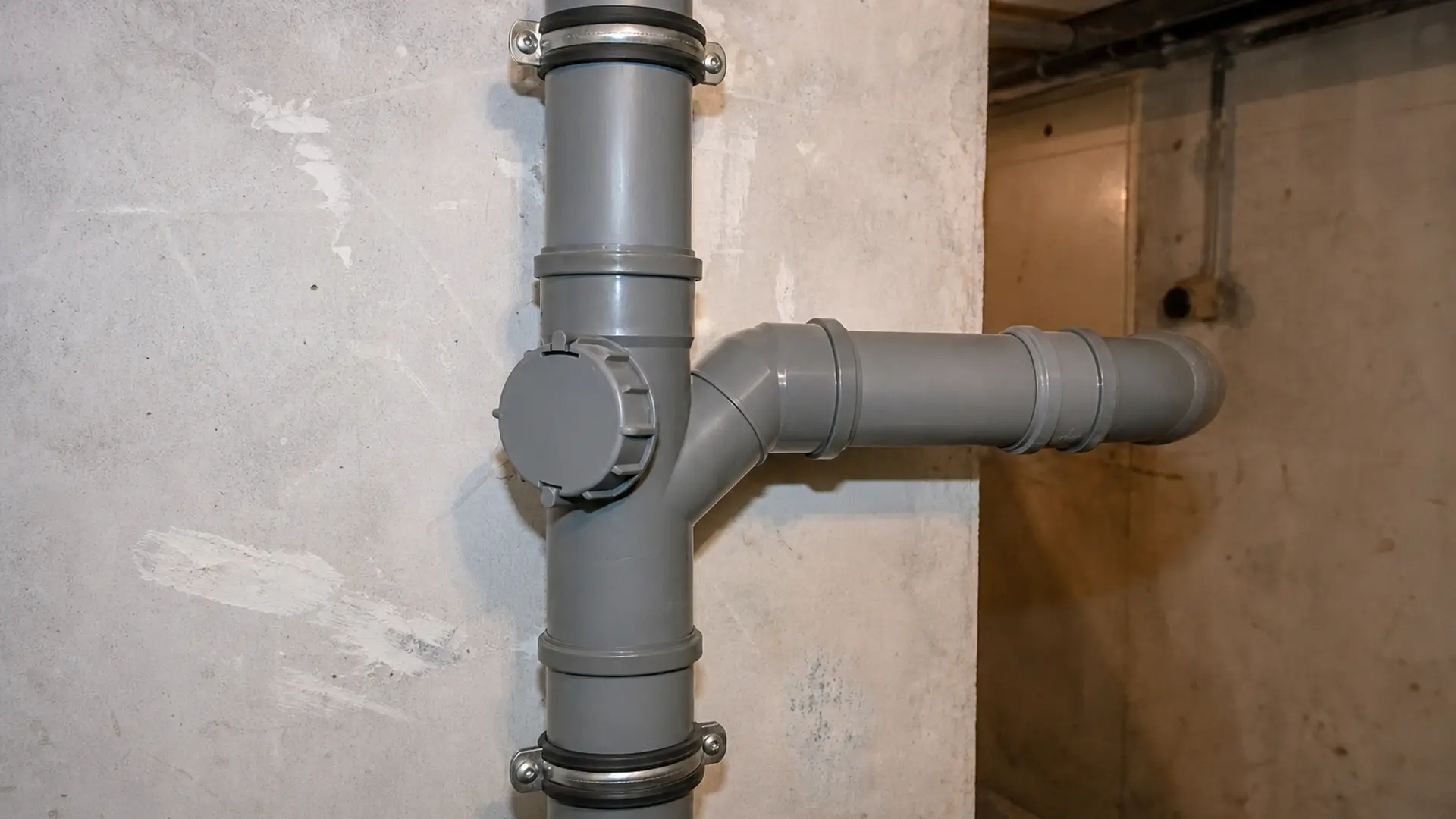

• Reinigungsöffnungen an Fallleitungen und vor längeren Grundleitungsstrecken vorsehen – und zugänglich halten. Eine zugemauerte Reinigungsöffnung ist im Ernstfall der Grund, warum eine Wand geöffnet werden muss.
• Ausreichende Schellenabstände. Kunststoffrohre hängen sonst durch und bilden Senken.
• Längenausdehnung berücksichtigen. Heißes Wasser dehnt die Rohre; deshalb Führungs- und Festpunkte planen.
• Schallschutz mitdenken. Eine Fallleitung hinter der Schlafzimmerwand ist ein dauerhaftes Ärgernis. Schwere Rohre, körperschallentkoppelte Schellen und eine Vorwandverkleidung mit Dämmung helfen – nachträglich ist das aufwendig.
• Nicht in Außenwänden ohne Frostschutz.

Besondere Fälle

Ablauf unterhalb der Rückstauebene

Alles, was tiefer liegt als die Straßenoberkante, kann bei Rückstau im Kanal überflutet werden. Kellerabläufe, Kellerdusche und Waschmaschine im Untergeschoss sind die typischen Fälle.

• Die Absicherung erfolgt über Rückstauverschlüsse oder eine Hebeanlage.
• Ein Rückstauverschluss ist ein Wartungsteil. Er muss regelmäßig geprüft werden, sonst schließt er im Ernstfall nicht.
• Was für dein Gebäude zulässig und erforderlich ist, klärt der Fachbetrieb mit der Gemeinde.

Hebeanlage

Wenn ein Ablauf nicht mit Gefälle zur Grundleitung geführt werden kann – typisch bei einem nachträglichen Bad im Keller oder einem WC unter der Rückstauebene. Eine Hebeanlage braucht Strom, Wartung und Platz und ist deutlich anspruchsvoller als eine Schwerkraftlösung. Wenn irgend möglich, ist die Schwerkraftlösung vorzuziehen.

Bei einem neuen Bad

• Zuerst die Lage der Fallleitung klären. Daraus ergibt sich die mögliche Anordnung der Objekte – nicht umgekehrt.
• Das WC gehört so nah wie möglich an die Fallleitung. Es hat den größten Durchmesser und verträgt am wenigsten lange Wege.
• Vorwandinstallation schafft den Raum für Leitungsführung und Gefälle – siehe Vorwandinstallation verstehen.
• Bodengleiche Dusche braucht Aufbauhöhe für den Ablauf und das Gefälle. Das ist im Bestand oft der begrenzende Faktor, siehe Bodengleiche Dusche planen.
• Geräteanschlüsse für Wasch- und Spülmaschine gleich mitplanen.
• Leitungsverlauf dokumentieren, bevor verkleidet wird. Fotos mit Maßband.

Typische Fehler

• Zu wenig oder zu viel Gefälle.
• Senke durch Gegengefälle auf einem Teilstück.
• Rohr überdimensioniert, zu wenig Spülwirkung.
• 90-Grad-Bogen statt zwei 45-Grad-Bögen.
• Abzweig gegen die Fließrichtung eingebaut.
• Reinigungsöffnung zugemauert.
• Zu große Schellenabstände, Rohr hängt durch.
• Belüftung fehlt, Siphons laufen leer.
• Dachlüftung zugesetzt.
• Belüftungsventil unzugänglich verbaut.
• Kein Schallschutz an der Fallleitung neben einem Schlafraum.
• Rückstauebene ignoriert.
• Rückstauverschluss nie gewartet.
• Leitungsverlauf nicht dokumentiert.

Fazit: Gefälle und Belüftung entscheiden alles

Eine Abwasserleitung funktioniert, wenn sie gleichmäßiges Gefälle im richtigen Bereich hat, richtig dimensioniert ist und ausreichend belüftet wird. Alles andere – Geruch, Gluckern, wiederkehrende Verstopfung – lässt sich fast immer auf einen dieser drei Punkte zurückführen. Plane die Objekte nach der Fallleitung, halte Reinigungsöffnungen zugänglich und dokumentiere den Verlauf, bevor die Verkleidung zugeht.
