Beleuchtungsanschluss planen

Der ärgerlichste Moment beim Einziehen ist der, in dem klar wird: Der Schalter sitzt hinter der aufgehenden Tür, und der Deckenauslass ist genau da, wo jetzt der Esstisch nicht steht.

Lichtplanung kostet im Vorfeld ein paar Stunden Nachdenken und spart später Schlitze, Kabelkanäle und dauerhaften Ärger. Dieser Artikel zeigt, wie du sie machst – die Ausführung selbst bleibt Sache der Elektrofachkraft.

Zuerst die Nutzung, dann die Technik

Planung beginnt nicht mit Leuchten, sondern mit Fragen:

• Was passiert in diesem Raum? Arbeiten, essen, lesen, entspannen, sich anziehen, kochen.
• Wo genau passiert es? Ein Lichtpunkt in der Raummitte hilft dem Esstisch nichts, wenn der an der Wand steht.
• Zu welchen Tageszeiten? Ein Raum, der morgens und abends genutzt wird, braucht anderes Licht als einer, der tagsüber hell ist.
• Wo kommt man herein, wo geht man hinaus? Daraus ergeben sich die Schalterpositionen.
• Was soll später möglich sein? Umstellen der Möbel, ein anderer Nutzungszweck.

Die drei Lichtebenen – Grundlicht, Funktionslicht, Akzentlicht – sind in Akzentbeleuchtung einsetzen ausführlich beschrieben. Für die Anschlussplanung reicht: Du brauchst pro Raum in der Regel mehr als einen schaltbaren Lichtpunkt.

Lichtpunkte richtig setzen

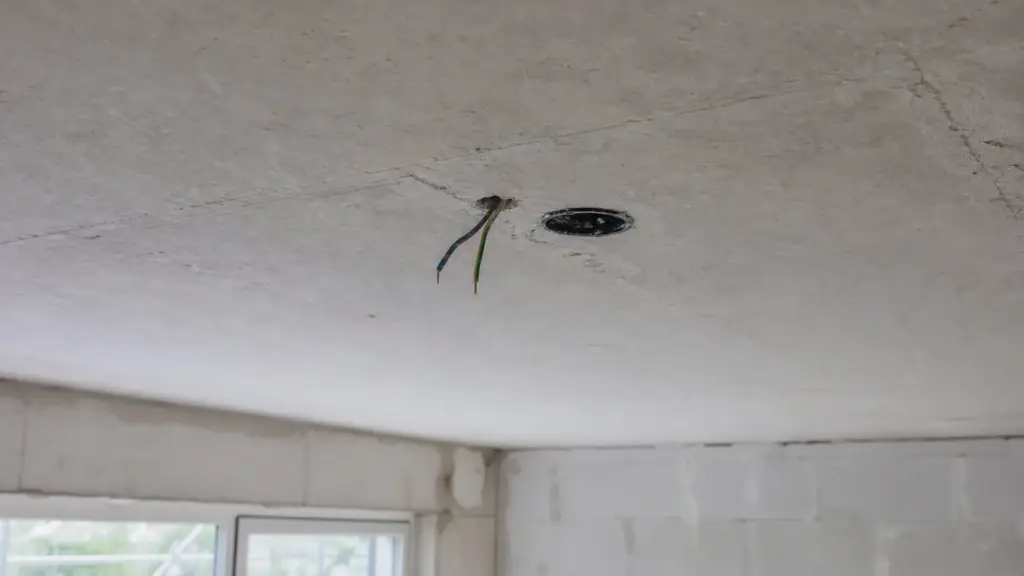

• Über dem Esstisch – genau über der geplanten Tischmitte, nicht der Raummitte. Wenn die Tischposition noch offen ist, lieber zwei Auslässe setzen und einen ungenutzt lassen.
• Über der Kücheninsel – ebenso, mit Bezug auf die tatsächliche Möbelplanung.
• Über der Arbeitsplatte ein Anschluss für Unterschrankleuchten. Schattenfreies Arbeiten braucht Licht von vorn, nicht von der Decke im Rücken.
• Im Schlafzimmer Anschlüsse links und rechts neben dem Bett für Wandleuchten – spart Nachttischfläche und Kabel.
• Im Bad Licht seitlich des Spiegels statt nur darüber, das vermeidet Schatten im Gesicht. Die Position muss die Schutzbereiche einhalten.
• Im Flur gleichmäßig verteilt statt ein heller Punkt in der Mitte.
• Im Treppenhaus so, dass die Stufenkanten sichtbar bleiben und niemand geblendet wird.
• Am Arbeitsplatz Licht von der Seite, aus der man nicht schreibt – sonst wirft die Hand Schatten.

Faustregel für die Anzahl: Lieber ein Auslass mehr als einer zu wenig. Ein nicht genutzter, abgedeckter Auslass kostet fast nichts. Ein fehlender kostet einen Schlitz durch die fertige Wand.

Schalter richtig positionieren

• An der Türseite, an der der Griff ist – nicht hinter dem Türblatt.
• Prüfen, wie die Tür aufschlägt. Der Anschlag kann sich in der Bauphase noch ändern; das dem Elektriker aktiv mitteilen.
• Gängige Höhe etwa 105 Zentimeter über Fertigfußboden. Bei barrierefreier Planung eher niedriger, einheitlich mit den Türdrückern.
• Abstand zur Türzarge etwa 15 Zentimeter, damit der Rahmen nicht an die Zarge stößt.
• Am Bett ein zusätzlicher Schalter für das Deckenlicht – sonst steht jemand im Dunkeln auf.
• Am Treppenanfang und -ende, immer beide.
• Am Zugang zum Außenbereich für die Außenbeleuchtung.
• Fertigfußbodenhöhe beachten. Wird später ein dicker Aufbau verlegt, verschiebt sich alles nach unten.

Schaltungsarten

Welche Schaltung du brauchst, bestimmt, wie viele Adern verlegt werden müssen. Deshalb gehört das in die Planung, nicht in die Ausführung:

Ausschaltung

Ein Schalter, eine Leuchte. Der Standardfall für kleine Räume mit einem Zugang.

Wechselschaltung

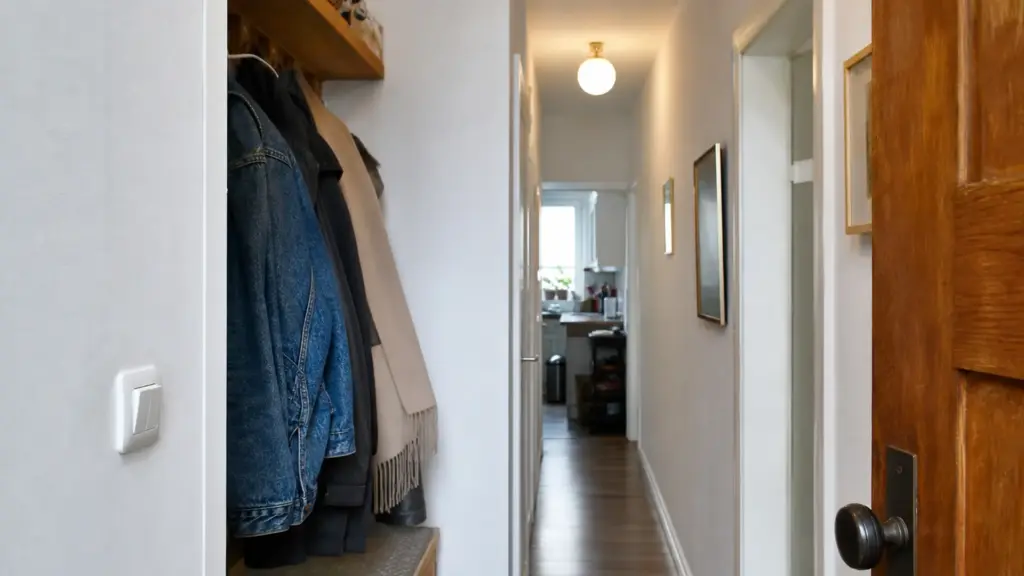

Zwei Schalter für dieselbe Leuchte. Der Klassiker für Flure, Treppen, Schlafzimmer und Durchgangsräume. Braucht eine zusätzliche Ader zwischen den Schaltstellen – nachträglich ist das genau der Aufwand, den man vermeiden will.

Kreuzschaltung

Drei oder mehr Schaltstellen. Für lange Flure mit mehreren Türen oder Räume mit drei Zugängen.

Serienschaltung

Zwei getrennt schaltbare Gruppen an einer Schaltstelle – zum Beispiel Spiegel- und Deckenlicht im Bad oder zwei Leuchtengruppen im Wohnzimmer. Sehr nützlich, wenn man tagsüber nicht die volle Beleuchtung braucht.

Dimmen

• Der Dimmer muss zur Last passen – nicht jedes LED-Leuchtmittel ist dimmbar, und nicht jeder Dimmer kann mit kleinen LED-Lasten umgehen.
• Die Mindestlast des Dimmers beachten: Eine einzelne LED kann zu wenig sein, dann flackert oder brummt es.
• Bei geplanter Dimmung frühzeitig sagen, welche Leuchtmittel es werden sollen.

Bewegungs- und Präsenzmelder

• Sinnvoll in Flur, Keller, Garage, Treppenhaus und am Hauseingang.
• Bewegungsmelder reagieren auf Bewegung, Präsenzmelder auch auf ruhige Anwesenheit – letztere für Räume, in denen man still sitzt.
• Erfassungsbereich und Montagehöhe gehören in die Planung, sonst schaltet das Licht an, wenn im Nachbarraum jemand vorbeigeht.

Smarte Steuerung mitdenken

Wenn Licht später smart gesteuert werden soll, gibt es zwei grundsätzliche Wege:

• Über Leuchtmittel und Funkschalter. Nachrüstbar, keine Leitungsänderung nötig, aber die Leuchte muss dauerhaft Spannung haben – ein klassischer Wandschalter würde sie sonst vom Netz trennen.
• Über die Installation, mit Aktoren im Verteiler oder in der Schalterdose. Robuster, braucht aber entsprechende Leitungen und Platz.

Der konkrete Punkt für die Planung: In jeder Schalterdose sollte der Neutralleiter liegen. Viele smarte Schalter brauchen ihn. Bei einer Neuinstallation ist das kein Aufwand, nachträglich ist es einer. Details in Licht intelligent steuern.

Was mit dem Elektriker besprochen gehört

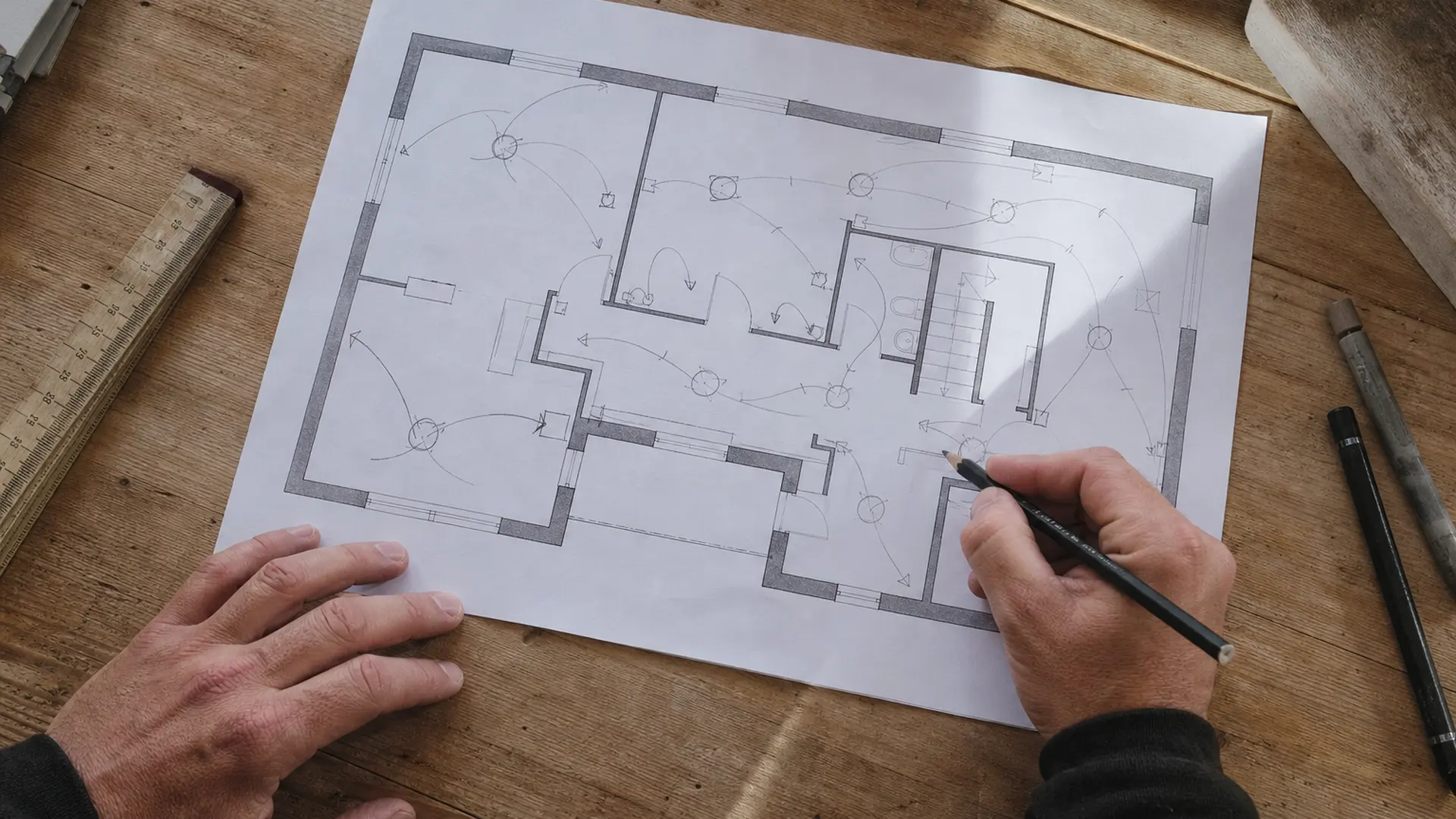

1. Grundriss mit eingezeichneten Lichtpunkten, maßstäblich oder zumindest bemaßt.
2. Schalterpositionen mit Höhe und Abstand zur Zarge.
3. Schaltungsart je Lichtpunkt – Wechsel, Serie, Dimmer.
4. Türanschläge, auch die noch nicht endgültigen.
5. Geplante Möblierung, zumindest die großen Stücke.
6. Fertigfußbodenaufbau.
7. Art der Leuchten: Einbaustrahler brauchen Deckenhohlraum, Pendelleuchten einen genauen Punkt, Lichtvouten eine Vorbereitung.
8. Neutralleiter in allen Schalterdosen.
9. Reserve: Leerrohre dorthin, wo später etwas dazukommen könnte.

Vor dem Schlitzen markieren

Der wirkungsvollste Schritt überhaupt und die Arbeit, die du selbst machen kannst:

• Alle Positionen an Wand und Decke anzeichnen, mit Kreide oder Klebeband, in echter Größe.
• Einen Tag damit leben. Durch den Raum gehen, sich vorstellen, wie man ihn nutzt.
• Bei Deckenauslässen mit einer Schnur arbeiten und die Pendelhöhe simulieren.
• Erst dann freigeben.

Diese Stunde ist die günstigste Korrekturmöglichkeit, die es im ganzen Projekt gibt.

Typische Fehler

• Schalter hinter der aufgehenden Tür.
• Deckenauslass in der Raummitte statt über dem Tisch.
• Nur ein Lichtpunkt je Raum.
• Keine Wechselschaltung im Flur und Schlafzimmer.
• Kein Neutralleiter in der Schalterdose.
• Dimmer vorgesehen, Leuchtmittel nicht dimmbar.
• Fertigfußbodenhöhe nicht berücksichtigt, Schalter sitzen zu tief oder zu hoch.
• Keine Anschlüsse neben dem Bett.
• Schutzbereiche im Bad ignoriert.
• Keine Leerrohre für später.
• Positionen nicht vor dem Schlitzen markiert.

Fazit: Eine Stunde Planung, zwanzig Jahre Nutzung

Lichtanschlüsse sind die Entscheidungen, die am längsten bleiben und am teuersten zu korrigieren sind. Zeichne den Grundriss, setze die Punkte nach der tatsächlichen Nutzung, klär die Schaltungsarten vorher und markiere alles in Originalgröße, bevor der erste Schlitz gefräst wird. Die Ausführung übernimmt die Fachkraft – die Planung ist deine.
